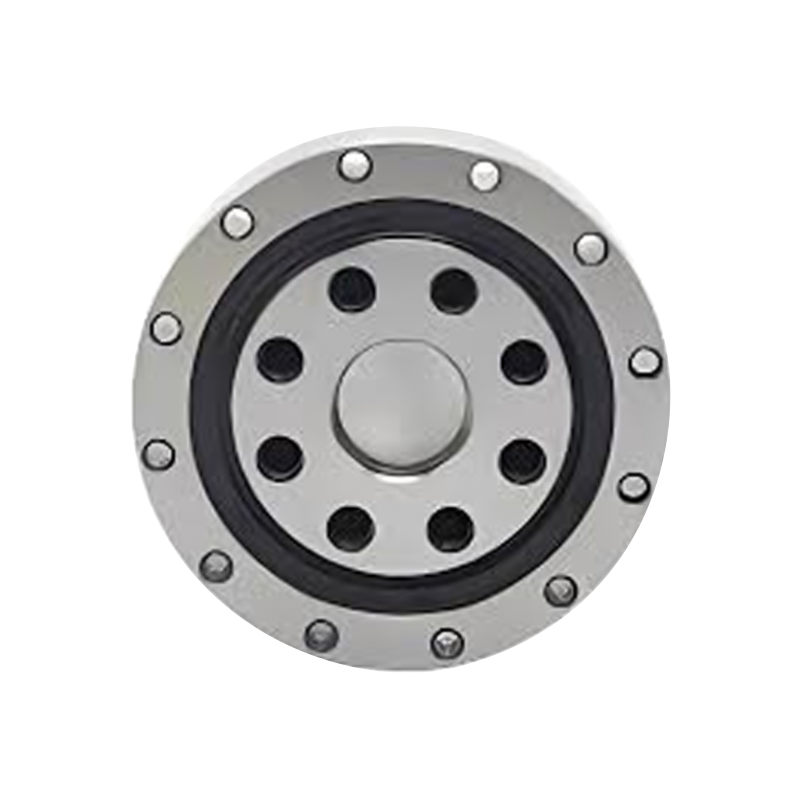

সিএসডি টাইপের বাইরের রিং এবং অভ্যন্তরীণ রিং উভয়ই একটি সমন্বিত (এক-টুকরা) কাঠামো বৈশিষ্ট্যযুক্ত। এর বাইরের ব্যাস CSG টাইপের সমান, যখন এর শক্তি CSG টাইপের উপাদানের চেয়ে বেশি। এটি প্রধানত CSD সিরিজ রিডুসারের আউটপুট বিভাগে ব্যবহৃত হয়।
CSD টাইপ হারমোনিক ড্রাইভ বিয়ারিং একটি বিশেষভাবে ডিজাইন করা উপাদান যা হারমোনিক ড্রাইভ সিস্টেমের নির্দিষ্ট প্রয়োজনীয়তা মেটাতে তৈরি করা হয়েছে। কমপ্যাক্ট সিরিজ ড্রাইভ (CSD) হারমোনিক রিডুসারের জন্য এর ইন্টিগ্রেটেড ডিজাইনের সাথে, এটি তাদের অনন্য গতি নিয়ন্ত্রণ ক্ষমতার জন্য অপরিহার্য সমর্থন প্রদান করে৷
প্রধান বৈশিষ্ট্য:
· কমপ্যাক্ট ডিজাইন: CSD টাইপের লোড-বেয়ারিং স্ট্রাকচার ডিজাইন করা হয়েছে যাতে সাইজ কম করা যায় এবং সর্বোচ্চ লোড ক্যাপাসিটি বজায় থাকে। এই কমপ্যাক্ট ডিজাইনটি রোবোটিক্স এবং অটোমেশনের মতো স্থান-সীমাবদ্ধ অ্যাপ্লিকেশনগুলির জন্য গুরুত্বপূর্ণ।
· উচ্চ টর্ক ট্রান্সমিশন: CSD হাই-স্পিড প্ল্যানেটারি রিডুসারে বিয়ারিং সিস্টেমটি উচ্চ টর্ক ট্রান্সমিশনের জন্য অপ্টিমাইজ করা হয়েছে, দক্ষ পাওয়ার ট্রান্সফার এবং সুনির্দিষ্ট গতি নিয়ন্ত্রণ নিশ্চিত করে।
· হ্রাসকৃত প্রতিক্রিয়া: সুরেলা ড্রাইভ সিস্টেমে, গিয়ার টুথ ক্লিয়ারেন্স (ব্যাকল্যাশ) সরাসরি গতির নির্ভুলতাকে প্রভাবিত করে। CSD টাইপ বিয়ারিং ডিজাইন করা হয়েছে ব্যাকল্যাশ কমানোর জন্য, যার ফলে অবস্থান নির্ভুলতা উন্নত হয়।
· নির্ভুল উত্পাদন: এই বিয়ারিংগুলি অত্যন্ত কঠোর নির্ভুলতা মান এবং কর্মক্ষমতা প্রয়োজনীয়তা পূরণ করার জন্য উচ্চ-নির্ভুলতা প্রক্রিয়া ব্যবহার করে তৈরি করা হয়। এটি সুরেলা ড্রাইভ সিস্টেমের নির্ভরযোগ্যতা এবং দীর্ঘ সেবা জীবন নিশ্চিত করে।
অ্যাপ্লিকেশন:
· রোবোটিক্স
· মহাকাশ
· চিকিৎসা সরঞ্জাম
· অটোমেশন এবং অন্যান্য উচ্চ নির্ভুল গতি নিয়ন্ত্রণ সিস্টেম

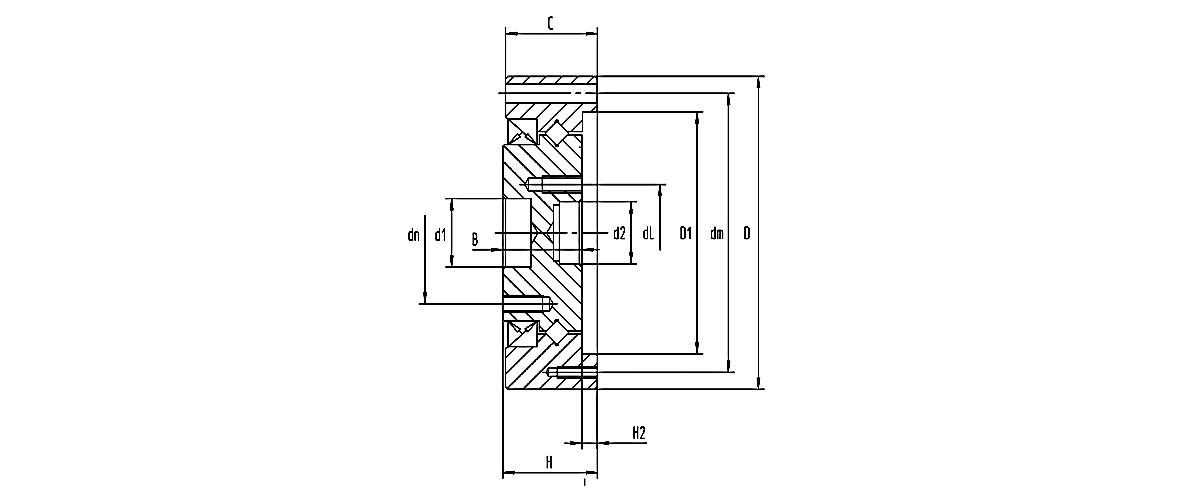

| LKPB মডেল নম্বর | সামগ্রিক মাত্রা | বাইরের রিং মাউন্ট গর্ত | ভিতরের রিং মাউন্ট গর্ত | বেসিক লোড রেটিং | ওজন | |||||||||||||
| D1 | D2 | D | H | C | B | H2 | D1 | PCCD1 | N-W1 | N-W2 | PCD2 | N-N1 | PCD3 | N-N2 | সিআর | COR | কেজি | |
| ইউনিট: মিম | সীল বিপরীত | সীল সামনে | সীল বিপরীত | কে.এন | কে.এন | |||||||||||||
| CSD-14 | 12 | 11 | 55 | 16.6 | 16.1 | 13.9 | 2.7 | 42.5 | 49 | 6-φ3.5 | 3-M2(গভীরতা5) | 25 | 10-M3(গভীরতা7) | 17 | 6-M3(গভীরতা7) | 4.7 | 6.7 | 0.24 |
| CSD-17 | 14 | 11 | 62 | 16.6 | 16.1 | 13.9 | 2.7 | 49.7 | 56 | 10- φ3.5 | 5-M2(গভীরতা5) | 27 | 8-M5(গভীরতা8) | 19.5 | 8-M4(গভীরতা8) | 5.3 | 7.5 | 0.3 |
| CSD-20 | 18 | 16 | 70 | 18.3 | 17.8 | 15.6 | 2.7 | 57 | 64 | 12- φ3.5 | 4-M2(গভীরতা5) | 34 | 8-M6(গভীরতা9) | 24 | 8-M4(গভীরতা8) | 5.8 | 9 | 0.42 |
| CSD-25 | 24 | 20 | 85 | 23.4 | 22.9 | 20 | 3.4 | 73 | 79 | 18- φ3.5 | 6-M2(গভীরতা5) | 42 | 8-M8(গভীরতা12) | 30 | 8-M5(গভীরতা9) | 9.6 | 15.1 | 0.8 |
| CSD-32 | 32 | 30 | 112 | 24.5 | 23.5 | 20.9 | 3.6 | 95.3 | 104 | 18- φ4.5 | 6-M3(গভীরতা7) | 57 | 10-M8(গভীরতা12) | 41 | 6-M6(গভীরতা11) | 15 | 25 | 1.4 |
| CSD-40 | 36 | 32 | 126 | 29.1 | 28.1 | 24.6 | 4.5 | 109.6 | 117.5 | 18- φ5.5 | 6-M3(গভীরতা8) | 72 | 10- M10(গভীরতা15) | 48 | 6-M8(গভীরতা11) | 21.3 | 36.5 | 2.1 |
| CSD-50 | 48 | 44 | 157 | 34 | 33 | 29.4 | 4.6 | 138 | 147 | 22- φ6.6 | 4-M3(গভীরতা8) | 88 | 10- M12(গভীরতা18) | 62 | 6-M10(গভীরতা18) | 34.8 | 60.2 | 3.8 |
