ক্রস রোলার বিয়ারিং Manufacturers
ক্রসড রোলার বিয়ারিংস (ক্রস-রোলার বিয়ারিংস) ক্রসড রোলার বিয়ারিং, ক্রস-রোলার বিয়ারিং নামেও পরিচিত, একটি অভ্যন্তরীণ কাঠামো ব্যবহার করে যেখানে নলাকার রোলারগুলি ভি-আকৃতির রেসওয়েগুলির মধ্যে একে অপরের সাথে 90° কোণে আড়াআড়িভাবে সাজানো হয়। বিভাজক বা স্পেসারগুলি রোলারগুলির মধ্যে স্থাপন করা হয়৷ এই কাঠামোটি একটি একক ভারবহনকে একই সাথে রেডিয়াল লোড, অক্ষীয় লোড এবং উল্টে যাওয়ার মুহূর্তগুলি সহ সমস্ত দিক থেকে লোড পরিচালনা করতে দেয়৷ বিয়ারিংগুলি তাদের ন্যূনতম সামগ্রিক মাত্রা (মিনিচুরাইজেশন), উচ্চ দৃঢ়তা, উচ্চ ঘূর্ণনগত নির্ভুলতা এবং সম্মিলিত লোড-বহন ক্ষমতা দ্বারা চিহ্নিত করা হয়। অতএব, তারা এর জন্য সবচেয়ে উপযুক্ত: শিল্প রোবটের জয়েন্ট বা ঘূর্ণমান অংশ। ম্যানিপুলেটর/রোবট হাতের ঘূর্ণায়মান অংশ। যন্ত্র কেন্দ্রের ঘূর্ণমান টেবিল। যথার্থ ঘূর্ণমান টেবিল। চিকিৎসা সরঞ্জাম। পরিমাপ যন্ত্র। আইসি উত্পাদন সরঞ্জাম এবং অন্যান্য অ্যাপ্লিকেশন। ক্রসড রোলার বিয়ারিং এর স্ট্রাকচারাল প্রকার ক্রসড রোলার বিয়ারিংগুলিকে সাধারণত তিনটি স্ট্রাকচারাল ফর্মে শ্রেণীবদ্ধ করা হয়: বাইরের রিং বিভাজ্য, ভিতরের রিং ইন্টিগ্রেটেড। বাইরের রিং ইন্টিগ্রেটেড, ভিতরের রিং বিভাজ্য. উভয় বাইরের এবং ভিতরের রিং একত্রিত করা হয়.
1. RB টাইপ (বিচ্ছেদযোগ্য বাইরের রিং, ইন্টিগ্রেটেড ইনার রিং) কাঠামো: বাইরের রিংটি দুটি টুকরোতে বিভক্ত, যখন অভ্যন্তরীণ রিংটি একটি একক, সমন্বিত উপাদান। আবেদন: অভ্যন্তরীণ রিংটির উচ্চ ঘূর্ণনগত নির্ভুলতা প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত।

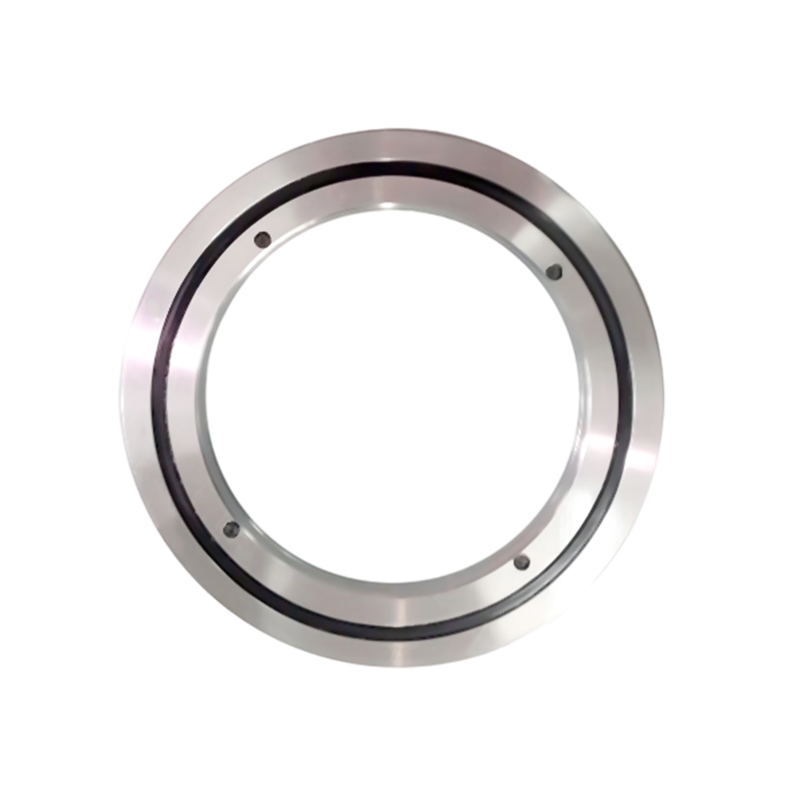

2. RE টাইপ (ইন্টিগ্রেটেড আউটার রিং, সেপারেবল ইনার রিং) স্ট্রাকচার: RB টাইপের মত একই বাহ্যিক মাত্রা আছে, কিন্তু বাইরের রিংটি ইন্টিগ্রেটেড, এবং ভিতরের রিংটি দুই টুকরোতে বিভক্ত। অ্যাপ্লিকেশান: উচ্চ ঘূর্ণনশীল আউটেরিং সঠিকতা প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত।
3. RU টাইপ (ইন্টারগ্রেটেড ইনার এবং আউটার রিং, মাউন্টিং হোল সহ) স্ট্রাকচার: ভিতরের এবং বাইরের রিং উভয়ই ইন্টিগ্রেটেড এবং ফিচার মাউন্টিং হোল। এটি ফ্ল্যাঞ্জ এবং সমর্থন আসনগুলি ঠিক করার প্রয়োজনীয়তা দূর করে, এটি ব্যবহার করা খুব সুবিধাজনক করে তোলে। পারফরম্যান্স: যেহেতু ভিতরের এবং বাইরের রিংগুলিকে একীভূত করা হয়েছে, ইনস্টলেশনের কার্যক্ষমতার উপর ন্যূনতম প্রভাব রয়েছে, স্থিতিশীল ঘূর্ণনগত নির্ভুলতা এবং টর্ক নিশ্চিত করে৷ অ্যাপ্লিকেশন: অভ্যন্তরীণ এবং বাইরের উভয় রিংগুলির জন্য উচ্চ ঘূর্ণনগত নির্ভুলতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত৷
4. RA প্রকার (বিচ্ছেদযোগ্য আউটার রিং, ইন্টিগ্রেটেড ইনার রিং, আল্ট্রা-থিন) স্ট্রাকচার: একটি অতি-পাতলা ডিজাইন যেখানে ভিতরের এবং বাইরের রিংগুলির বেধ সর্বাধিক পরিমাণে হ্রাস করা হয়। কাঠামোটি আরবি টাইপের মতো, একটি বিভক্ত বাইরের রিং সহ। অ্যাপ্লিকেশন: হালকা ওজনের এবং কমপ্যাক্ট ডিজাইনের প্রয়োজনীয় অংশগুলির জন্য উপযুক্ত, যেমন রোবট এবং ম্যানিপুলেটরগুলির ঘূর্ণায়মান বিভাগগুলি।
5. RBH টাইপ (ইন্টিগ্রেটেড ইনার এবং আউটার রিং, আল্ট্রা-থিন) স্ট্রাকচার: ইন্টিগ্রেটেড ইনার এবং আউটার রিং সহ অতি-পাতলা ডিজাইন, কিন্তু মাউন্ট হোল ছাড়াই। ইনস্টলেশনের সময় ফ্ল্যাঞ্জ এবং সমর্থন আসনগুলির সাথে ফিক্সিং প্রয়োজন৷ পারফরম্যান্স: উভয় রিংয়ের সমন্বিত কাঠামো ইনস্টলেশনের কারণে কর্মক্ষমতা হ্রাস রোধ করে, স্থিতিশীল ঘূর্ণনগত নির্ভুলতা এবং টর্ক নিশ্চিত করে৷ অ্যাপ্লিকেশন: ছোট আকারের (মিনিচুরাইজেশন) প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে উচ্চ ঘূর্ণনশীল এবং আউটারেরিং উভয় ক্ষেত্রেই সঠিকতা বজায় রাখা যায়৷

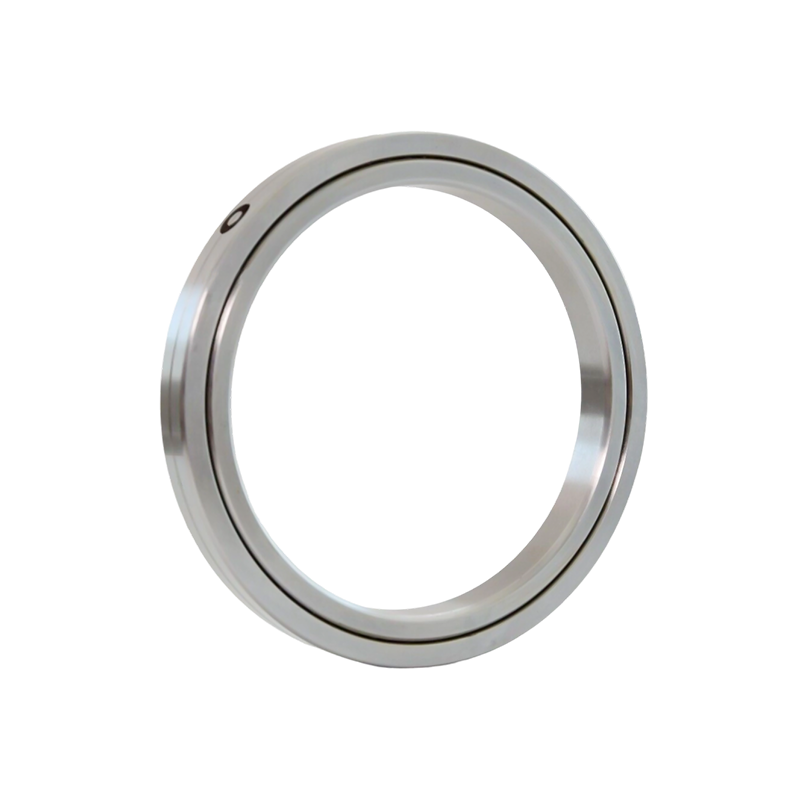

6. এসএক্স টাইপ (ইন্টিগ্রেটেড ইনার রিং, সেপারেবল আউটার রিং, আল্ট্রা-থিন) স্ট্রাকচার: একই শ্যাফ্টের ব্যাসের জন্য, এসএক্স টাইপের আরবি টাইপের চেয়ে ছোট ক্রস-সেকশন রয়েছে। অতি-পাতলা ডিজাইনের কারণে, ভিতরের বা বাইরের রিংগুলিতে মাউন্টিং গর্ত নেই, ইনস্টলেশনের সময় ফ্ল্যাঞ্জ এবং ভারবহন আসনগুলির সাথে ফিক্সিং করা প্রয়োজন। অ্যাপ্লিকেশন: অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে ভিতরের রিং ঘোরে।
