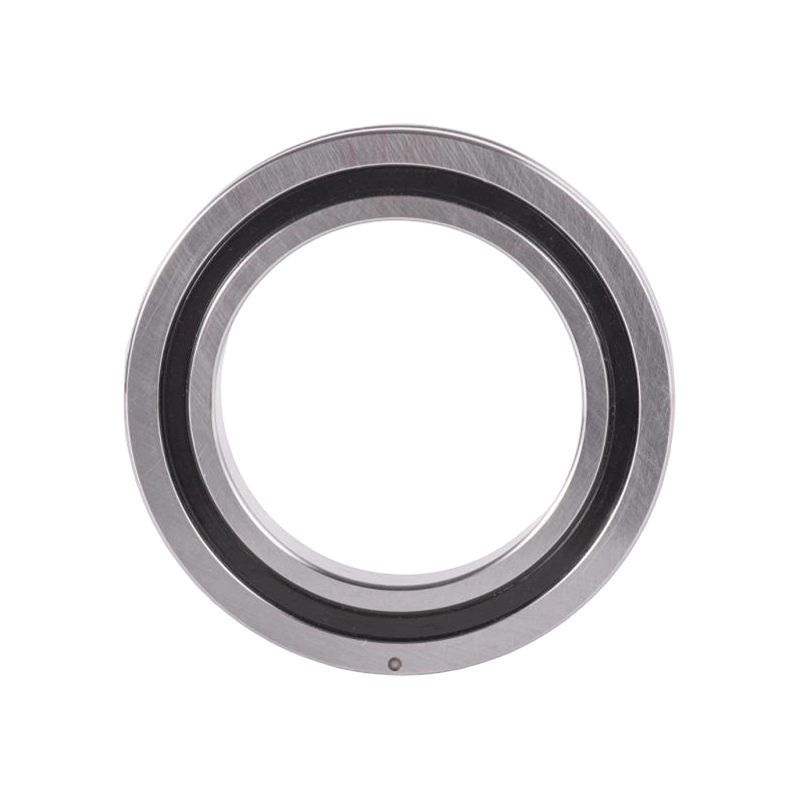

ক্রসড রোলার বিয়ারিংস (ক্রস-রোলার বিয়ারিংস) ক্রসড রোলার বিয়ারিং, ক্রস-রোলার বিয়ারিং নামেও পরিচিত, একটি অভ্যন্তরীণ কাঠামো ব্যবহার করে যেখানে নলাকার রোলারগুলি ভি-আকৃতির রেসওয়েগুলির মধ্যে একে অপরের সাথে 90° কোণে আড়াআড়িভাবে সাজানো হয়। বিভাজক বা স্পেসারগুলি রোলারগুলির মধ্যে স্থাপন করা হয়৷ এই কাঠামোটি একটি একক ভারবহনকে একই সাথে রেডিয়াল লোড, অক্ষীয় লোড এবং উল্টে যাওয়ার মুহূর্তগুলি সহ সমস্ত দিক থেকে লোড পরিচালনা করতে দেয়৷ বিয়ারিংগুলি তাদের ন্যূনতম সামগ্রিক মাত্রা (মিনিচুরাইজেশন), উচ্চ দৃঢ়তা, উচ্চ ঘূর্ণনগত নির্ভুলতা এবং সম্মিলিত লোড-বহন ক্ষমতা দ্বারা চিহ্নিত করা হয়। অতএব, তারা এর জন্য সবচেয়ে উপযুক্ত: শিল্প রোবটের জয়েন্ট বা ঘূর্ণমান অংশ। ম্যানিপুলেটর/রোবট হাতের ঘূর্ণায়মান অংশ। যন্ত্র কেন্দ্রের ঘূর্ণমান টেবিল। যথার্থ ঘূর্ণমান টেবিল। চিকিৎসা সরঞ্জাম। পরিমাপ যন্ত্র। আইসি উত্পাদন সরঞ্জাম এবং অন্যান্য অ্যাপ্লিকেশন। ক্রসড রোলার বিয়ারিং এর স্ট্রাকচারাল প্রকার ক্রসড রোলার বিয়ারিংগুলিকে সাধারণত তিনটি স্ট্রাকচারাল ফর্মে শ্রেণীবদ্ধ করা হয়: বাইরের রিং বিভাজ্য, ভিতরের রিং ইন্টিগ্রেটেড। বাইরের রিং ইন্টিগ্রেটেড, ভিতরের রিং বিভাজ্য. উভয় বাইরের এবং ভিতরের রিং একত্রিত করা হয়.

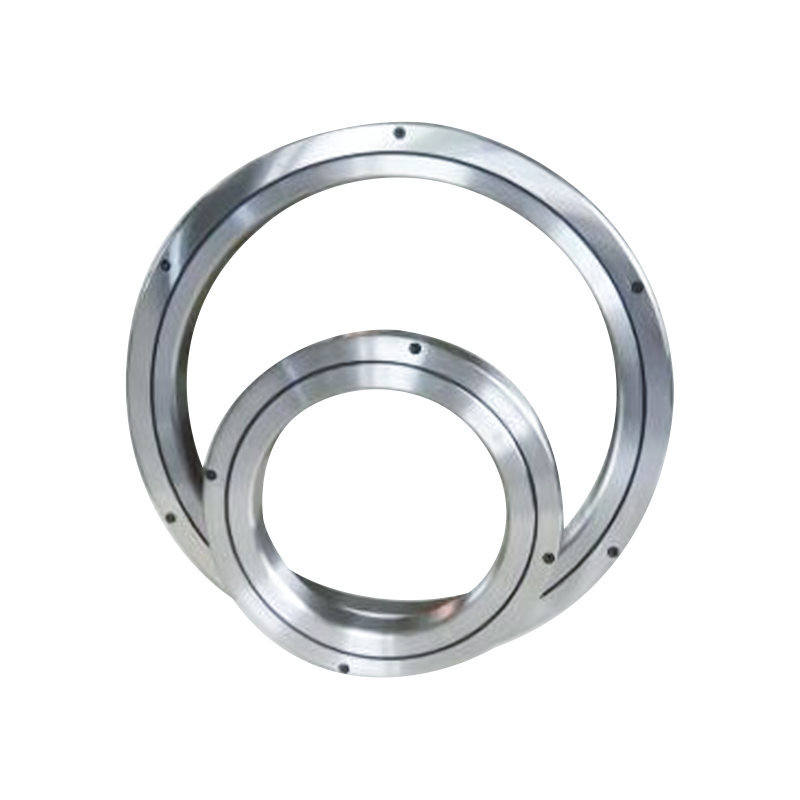

1. RB টাইপ (বিচ্ছেদযোগ্য বাইরের রিং, ইন্টিগ্রেটেড ইনার রিং) কাঠামো: বাইরের রিংটি দুটি টুকরোতে বিভক্ত, যখন অভ্যন্তরীণ রিংটি একটি একক, সমন্বিত উপাদান। আবেদন: অভ্যন্তরীণ রিংটির উচ্চ ঘূর্ণনগত নির্ভুলতা প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত।
2. RE টাইপ (ইন্টিগ্রেটেড আউটার রিং, সেপারেবল ইনার রিং) স্ট্রাকচার: RB টাইপের মত একই বাহ্যিক মাত্রা আছে, কিন্তু বাইরের রিংটি ইন্টিগ্রেটেড, এবং ভিতরের রিংটি দুই টুকরোতে বিভক্ত। অ্যাপ্লিকেশান: উচ্চ ঘূর্ণনশীল আউটেরিং সঠিকতা প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত।

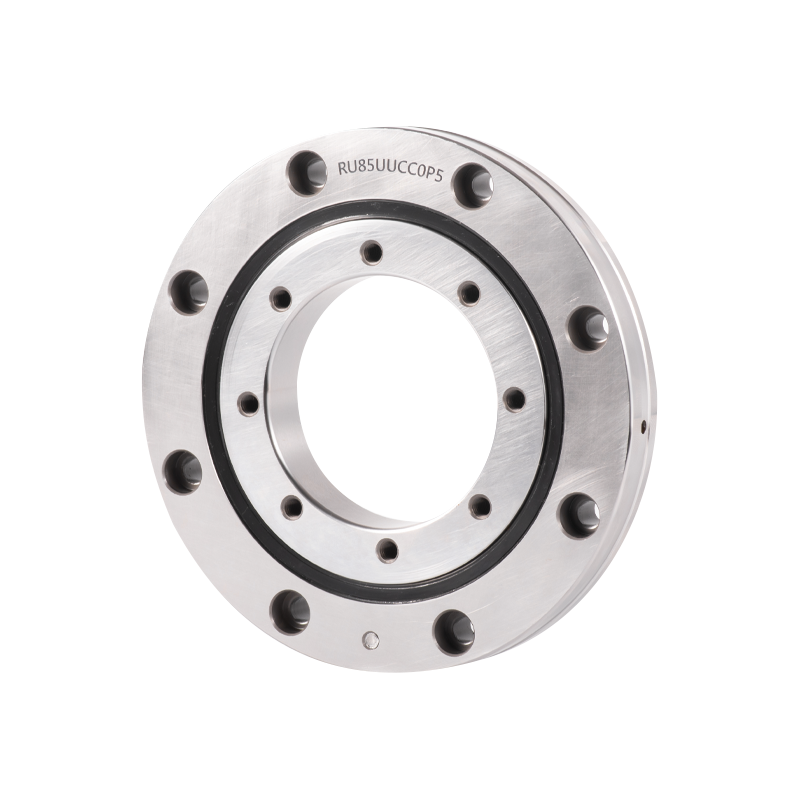

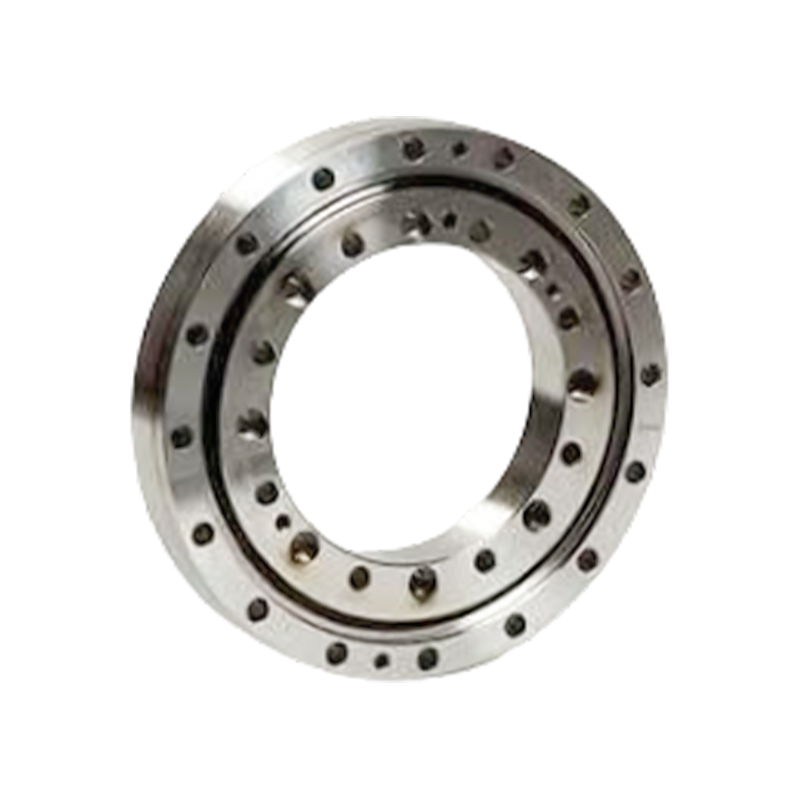

3. RU টাইপ (ইন্টারগ্রেটেড ইনার এবং আউটার রিং, মাউন্টিং হোল সহ) স্ট্রাকচার: ভিতরের এবং বাইরের রিং উভয়ই ইন্টিগ্রেটেড এবং ফিচার মাউন্টিং হোল। এটি ফ্ল্যাঞ্জ এবং সমর্থন আসনগুলি ঠিক করার প্রয়োজনীয়তা দূর করে, এটি ব্যবহার করা খুব সুবিধাজনক করে তোলে। পারফরম্যান্স: যেহেতু ভিতরের এবং বাইরের রিংগুলিকে একীভূত করা হয়েছে, ইনস্টলেশনের কার্যক্ষমতার উপর ন্যূনতম প্রভাব রয়েছে, স্থিতিশীল ঘূর্ণনগত নির্ভুলতা এবং টর্ক নিশ্চিত করে৷ অ্যাপ্লিকেশন: অভ্যন্তরীণ এবং বাইরের উভয় রিংগুলির জন্য উচ্চ ঘূর্ণনগত নির্ভুলতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত৷

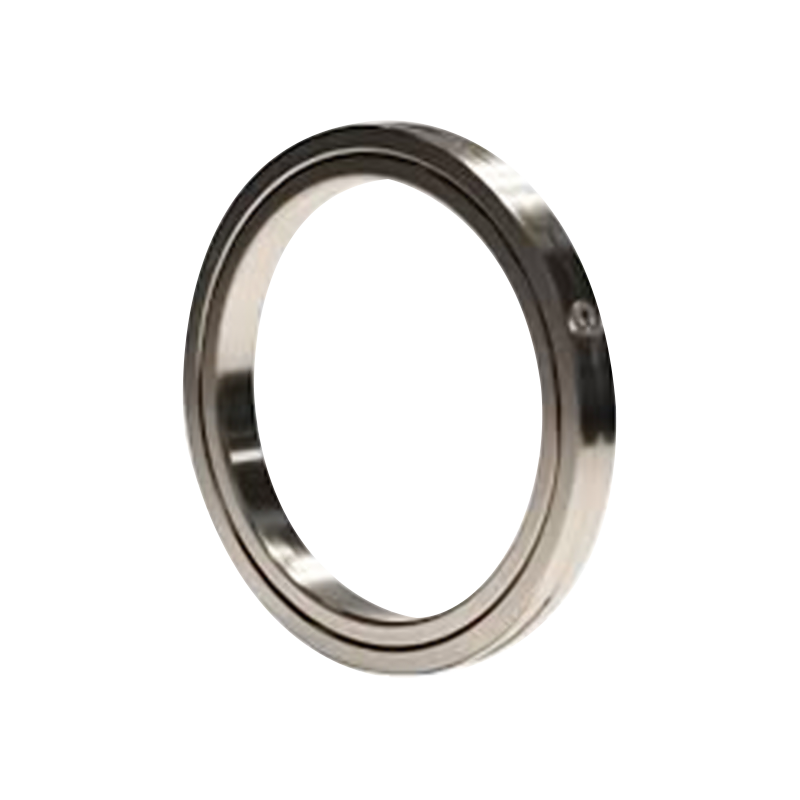

4. RA প্রকার (বিচ্ছেদযোগ্য আউটার রিং, ইন্টিগ্রেটেড ইনার রিং, আল্ট্রা-থিন) স্ট্রাকচার: একটি অতি-পাতলা ডিজাইন যেখানে ভিতরের এবং বাইরের রিংগুলির বেধ সর্বাধিক পরিমাণে হ্রাস করা হয়। কাঠামোটি আরবি টাইপের মতো, একটি বিভক্ত বাইরের রিং সহ। অ্যাপ্লিকেশন: হালকা ওজনের এবং কমপ্যাক্ট ডিজাইনের প্রয়োজনীয় অংশগুলির জন্য উপযুক্ত, যেমন রোবট এবং ম্যানিপুলেটরগুলির ঘূর্ণায়মান বিভাগগুলি।

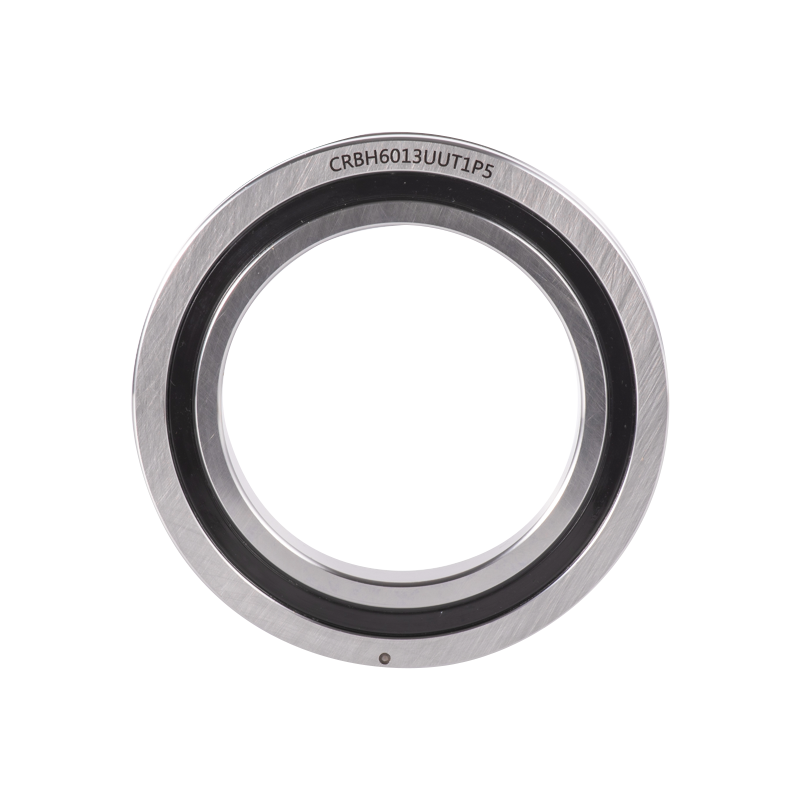

5. RBH টাইপ (ইন্টিগ্রেটেড ইনার এবং আউটার রিং, আল্ট্রা-থিন) স্ট্রাকচার: ইন্টিগ্রেটেড ইনার এবং আউটার রিং সহ অতি-পাতলা ডিজাইন, কিন্তু মাউন্ট হোল ছাড়াই। ইনস্টলেশনের সময় ফ্ল্যাঞ্জ এবং সমর্থন আসনগুলির সাথে ফিক্সিং প্রয়োজন৷ পারফরম্যান্স: উভয় রিংয়ের সমন্বিত কাঠামো ইনস্টলেশনের কারণে কর্মক্ষমতা হ্রাস রোধ করে, স্থিতিশীল ঘূর্ণনগত নির্ভুলতা এবং টর্ক নিশ্চিত করে৷ অ্যাপ্লিকেশন: ছোট আকারের (মিনিচুরাইজেশন) প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে উচ্চ ঘূর্ণনশীল এবং আউটারেরিং উভয় ক্ষেত্রেই সঠিকতা বজায় রাখা যায়৷
6. এসএক্স টাইপ (ইন্টিগ্রেটেড ইনার রিং, সেপারেবল আউটার রিং, আল্ট্রা-থিন) স্ট্রাকচার: একই শ্যাফ্টের ব্যাসের জন্য, এসএক্স টাইপের আরবি টাইপের চেয়ে ছোট ক্রস-সেকশন রয়েছে। অতি-পাতলা ডিজাইনের কারণে, ভিতরের বা বাইরের রিংগুলিতে মাউন্টিং গর্ত নেই, ইনস্টলেশনের সময় ফ্ল্যাঞ্জ এবং ভারবহন আসনগুলির সাথে ফিক্সিং করা প্রয়োজন। অ্যাপ্লিকেশন: অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে ভিতরের রিং ঘোরে।

ইন্ডাস্ট্রিয়াল রোবট বিয়ারিংস: একটি পেশাদার অনুবাদ
ইন্ডাস্ট্রিয়াল রোবট বিয়ারিং হল রোবটের মূল উপাদান, যা প্রাথমিকভাবে জয়েন্ট, স্লিউইং ইউনিট এবং নির্ভুল ঘূর্ণন সারণীতে ব্যবহৃত হয়।
প্রধান প্রকারের মধ্যে রয়েছে ক্রসড রোলার বিয়ারিং এবং কনস্ট্যান্ট সেকশন থিন-ওয়ালড বিয়ারিং।
উচ্চ নির্ভুলতা, উচ্চ দৃঢ়তা এবং কম ঘর্ষণ এর মতো বৈশিষ্ট্যগুলি প্রদান করার সময় এই বিয়ারিংগুলির বহু-দিকনির্দেশক লোড সহ্য করার প্রয়োজন হয়৷

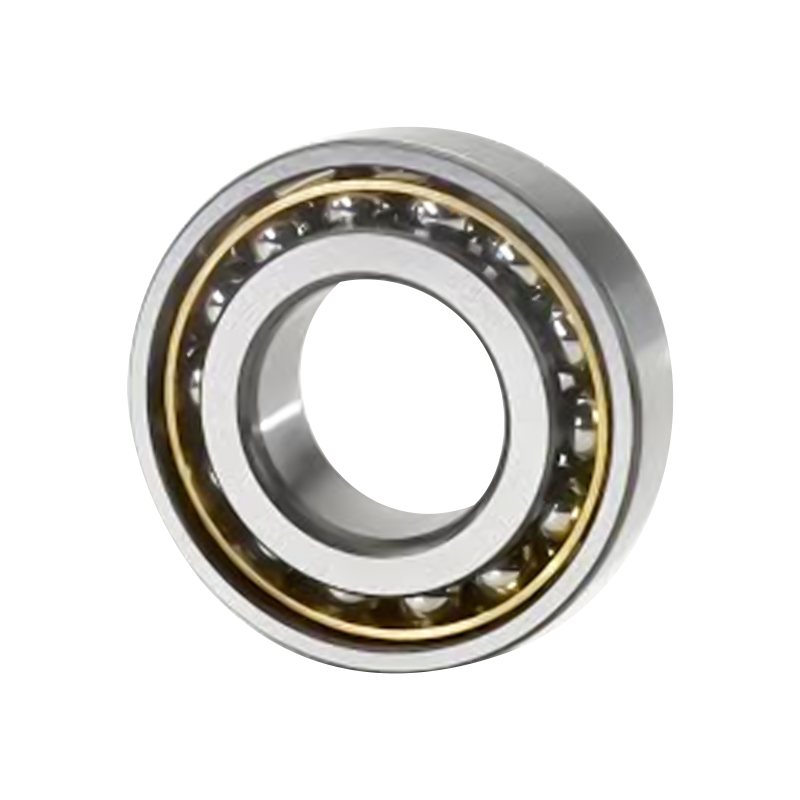

একটি কৌণিক যোগাযোগ বল বিয়ারিং এর অভ্যন্তরীণ এবং বাইরের রিংগুলির রেসওয়েগুলি ভারবহন অক্ষের দিকে একে অপরের সাপেক্ষে স্থানচ্যুত হয়। এটি ইঙ্গিত দেয় যে এই বিয়ারিংগুলিকে সম্মিলিত লোড, অর্থাৎ, একটি রেডিয়াল লোড এবং একটি অক্ষীয় লোড উভয়ই মিটমাট করার জন্য ডিজাইন করা হয়েছে। একটি কৌণিক যোগাযোগ বল বিয়ারিং এর অক্ষীয় লোড-বহন ক্ষমতা যোগাযোগ কোণ বৃদ্ধির সাথে সাথে বৃদ্ধি পায়। যোগাযোগের কোণটি বলের যোগাযোগ বিন্দু এবং রেসওয়ের সাথে সংযোগকারী রেখার মধ্যে কোণ হিসাবে সংজ্ঞায়িত করা হয় (অর্থাৎ, যে দিক দিয়ে একত্রিত লোড এক রেসওয়ে থেকে অন্যটিতে স্থানান্তরিত হয়) এবং রেডিয়াল সমতলে ভারবহন অক্ষের লম্ব একটি রেখা।

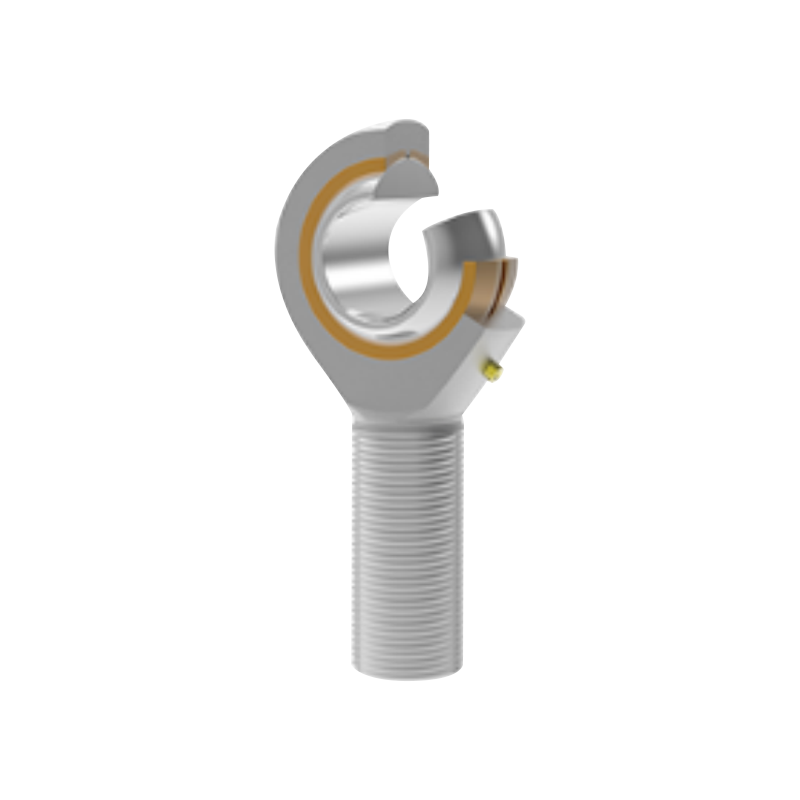

রড এন্ড বিয়ারিং হল অত্যাবশ্যকীয় যান্ত্রিক উপাদান যা দুটি সংযুক্ত উপাদানের মধ্যে ঘূর্ণায়মান এবং দোদুল্যমান চলাচল প্রদানের জন্য বিভিন্ন অ্যাপ্লিকেশনে ব্যবহৃত হয়। তারা বিভিন্ন শিল্প এবং স্বয়ংচালিত সিস্টেমে গতি এবং লোড স্থানান্তর করতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, চ্যালেঞ্জিং পরিবেশে উচ্চ নির্ভুলতা এবং দক্ষতা প্রদান করে৷

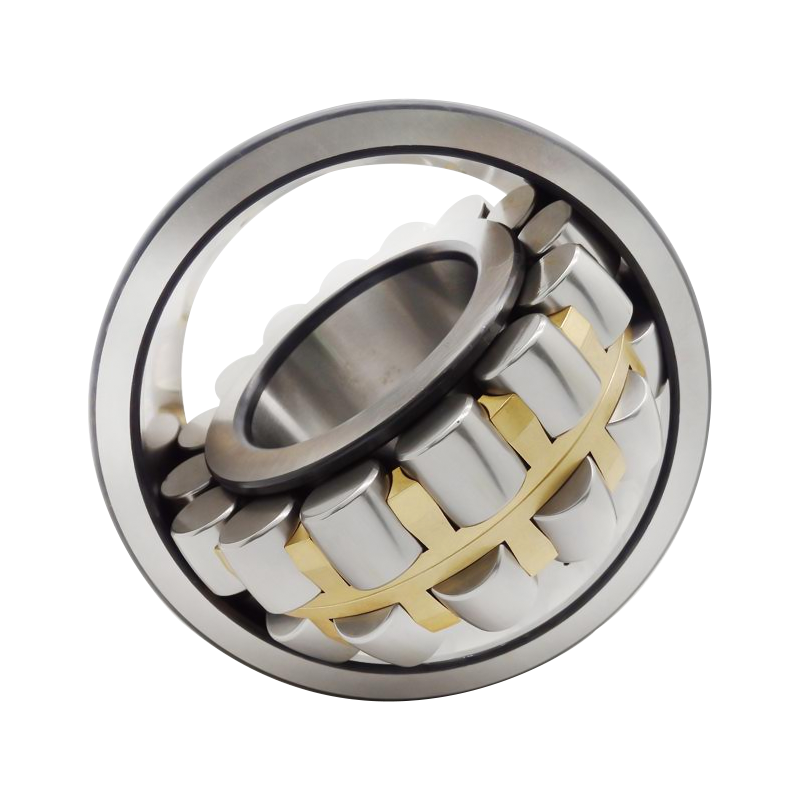

একটি গোলাকার রোলার বিয়ারিং একটি গোলাকার রেসওয়ে সহ একটি বাইরের রিং এবং দুটি রেসওয়ে সহ একটি অভ্যন্তরীণ রিং, একটি বা দুটি খাঁচা এবং গোলাকার রোলারগুলির একটি সেট নিয়ে গঠিত।
যেহেতু বাইরের বলয়ের গোলাকার রেসওয়ের কেন্দ্রটি ভারবহন কেন্দ্রের সাথে মিলে যায়, তাই ভারবহনটি স্ব-সারিবদ্ধ বৈশিষ্ট্য (সেলফ-অ্যালাইনমেন্ট) ধারণ করে। এটি এটিকে স্বয়ংক্রিয়ভাবে শ্যাফ্ট এবং হাউজিং এর মধ্যে কৌণিক ত্রুটি বা শ্যাফ্ট বিচ্যুতি থেকে উদ্ভূত ভুল-সংযোজন জন্য ক্ষতিপূরণ করতে সক্ষম করে।
এই বিয়ারিংগুলি ভারী রেডিয়াল লোড এবং নির্দিষ্ট দ্বি-দিকীয় অক্ষীয় লোডগুলিকে মিটমাট করতে সক্ষম, এগুলিকে ভারী লোড বা কম্পনের শিকার অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযুক্ত করে তোলে।
গোলাকার রোলার বিয়ারিং দুটি ধরণের বোর সহ উপলব্ধ: একটি নলাকার বোর এবং একটি টেপারড বোর৷ টেপারড বোর বিয়ারিং প্রত্যয় দ্বারা মনোনীত করা হয় "K" (1:12 এর টেপার সহ) বা "K30" (1:30 এর টেপার সহ) মৌলিক পদবি অনুসরণ করে৷

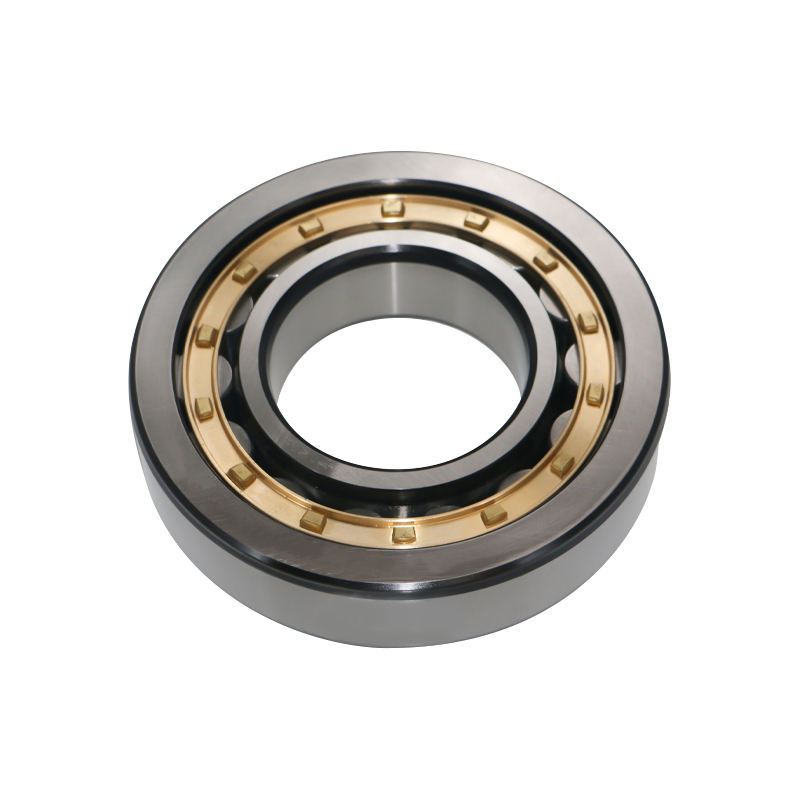

নলাকার রোলার বিয়ারিং হল বিয়ারিং যেখানে নলাকার রোলার এবং রেসওয়ে লাইনের যোগাযোগে থাকে।
তারা একটি উচ্চ লোড ক্ষমতা অধিকারী এবং প্রাথমিকভাবে রেডিয়াল লোড মিটমাট করা. ঘূর্ণায়মান উপাদান এবং রিং পাঁজর/ফ্ল্যাঞ্জের মধ্যে কম ঘর্ষণ থাকার কারণে, তারা উচ্চ-গতির ঘূর্ণনের জন্য উপযুক্ত।
রিংগুলিতে ফ্ল্যাঞ্জের উপস্থিতি বা অনুপস্থিতির উপর নির্ভর করে এগুলিকে শ্রেণীবদ্ধ করা হয়:
একক-সারি নলাকার রোলার বিয়ারিং: যেমন NU, NJ, NUP, N, এবং NF প্রকার।
ডাবল-সারি নলাকার রোলার বিয়ারিং: যেমন NNU এবং NN প্রকার।
এই বিয়ারিংগুলির সাধারণত একটি পৃথকযোগ্য অভ্যন্তরীণ রিং এবং বাইরের রিং গঠন থাকে।
অভ্যন্তরীণ বা বাইরের রিংয়ের ফ্ল্যাঞ্জ ছাড়া নলাকার রোলার বিয়ারিংগুলি ভিতরের এবং বাইরের রিংয়ের মধ্যে আপেক্ষিক অক্ষীয় স্থানচ্যুতিকে অনুমতি দেয়। ফলস্বরূপ, এই প্রকারগুলি অ-লোকেটিং (ভাসমান) বিয়ারিং (বা "ফ্রি-এন্ড বিয়ারিং") হিসাবে ব্যবহার করা যেতে পারে।
নলাকার রোলার বিয়ারিং যার একপাশে ডবল ফ্ল্যাঞ্জ এবং বিপরীত রিংয়ে একটি একক ফ্ল্যাঞ্জ সমন্বিত একটি দিকে একটি নির্দিষ্ট ডিগ্রি অক্ষীয় লোড সহ্য করতে পারে।
সাধারণত, তারা চাপা স্টিলের খাঁচা বা মেশিনযুক্ত শক্ত পিতলের খাঁচা ব্যবহার করে। যাইহোক, কিছু ডিজাইন ঢালাই পলিমাইড খাঁচা ব্যবহার করে।

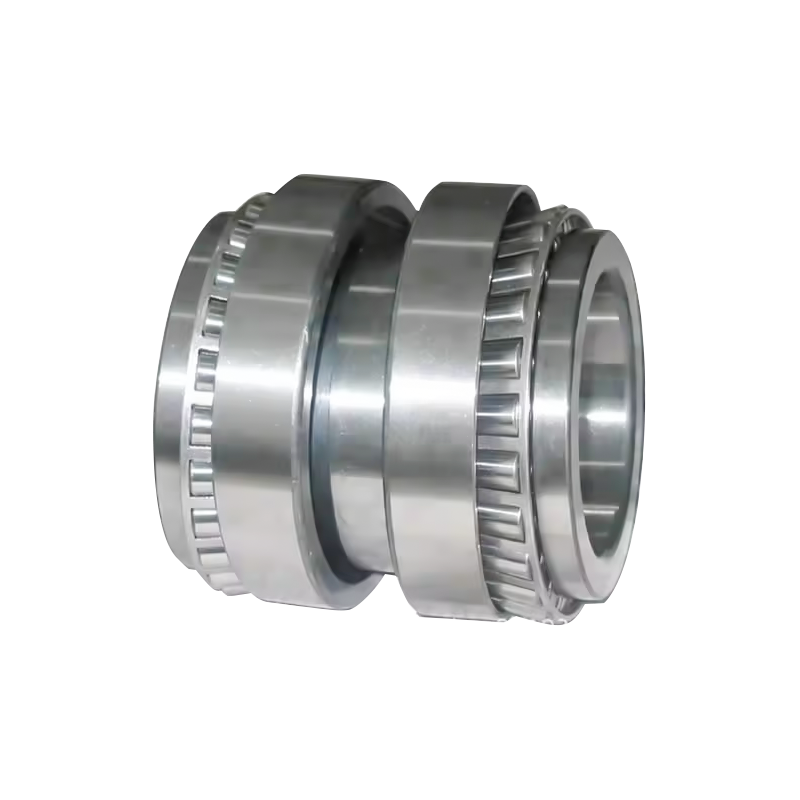

টেপারড রোলার বিয়ারিং-এর নকশায় কাপের (বাহ্যিক রিং), শঙ্কু (অভ্যন্তরীণ রিং) এবং রোলারগুলির শঙ্কুযুক্ত পৃষ্ঠতল রয়েছে, এই পৃষ্ঠগুলির শীর্ষবিন্দুগুলি বিয়ারিং অক্ষের একটি সাধারণ বিন্দুতে একত্রিত হয়।
মেট্রিক সিরিজ বিয়ারিং ছাড়াও, ইঞ্চি সিরিজ বিয়ারিং পাওয়া যায়।
এই ধরনের ভারবহন ভারী বা শক লোড জড়িত অ্যাপ্লিকেশনের জন্য উপযুক্ত।
টেপারড রোলার বিয়ারিং:
একই সাথে এক দিকে রেডিয়াল লোড এবং অক্ষীয় লোডগুলিকে মিটমাট করতে সক্ষম।
যেহেতু একটি অক্ষীয় উপাদান বল তৈরি হয় যখন এই ধরনের বিয়ারিং রেডিয়ালি লোড করা হয়, তাই দুটি বিয়ারিং একসাথে ব্যবহার করতে হবে, হয় মুখোমুখি বা পিছনের দিকে, অথবা ব্যবহারের জন্য দুটি বা ততোধিক বিয়ারিং অবশ্যই মিলতে হবে।
স্ট্যান্ডার্ড, মাঝারি এবং খাড়া ধরনের পাওয়া যায়, যার বিভিন্ন যোগাযোগের কোণ আকার রয়েছে।
মাঝারি-টেপার মেট্রিক সিরিজের বিয়ারিংগুলিকে পরিপূরক কোড "C" দ্বারা চিহ্নিত করা হয় যা বিয়ারিং নম্বরে একটি প্রত্যয় হিসাবে যোগ করা হয়েছে।
যে বিয়ারিংগুলির বাইরের রিং প্রস্থ, বাইরের রিংয়ের ছোট ভিতরের ব্যাস, এবং যোগাযোগের কোণগুলি ISO 355 স্পেসিফিকেশন অনুযায়ী নির্ধারিত হয় সেগুলি সহায়ক প্রত্যয় কোড "J" দ্বারা মনোনীত হয়৷

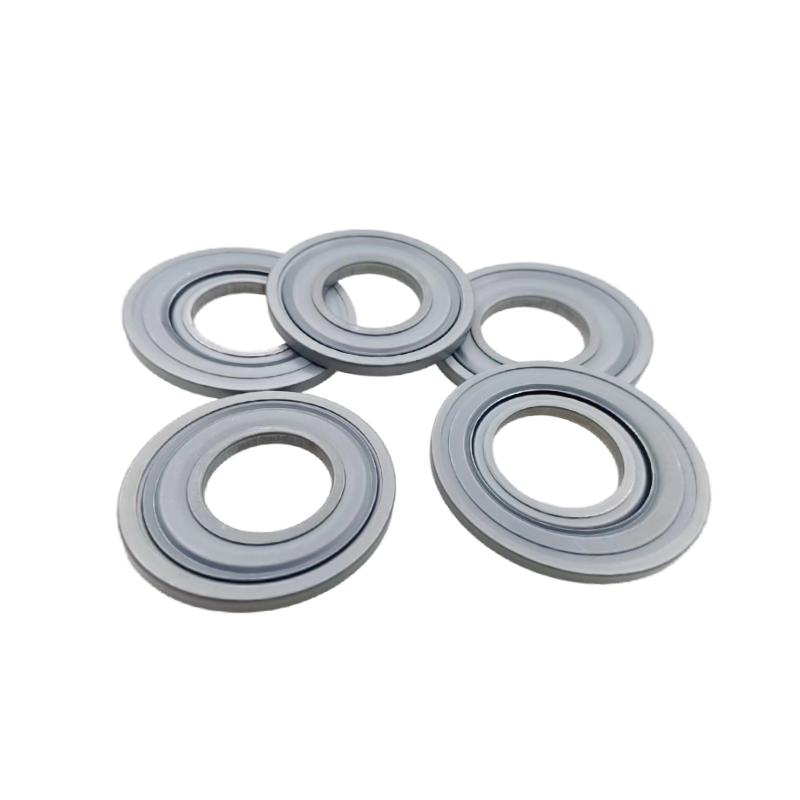

NILOS-রিং ধাতব সীল হল একটি ধাতব সিলিং উপাদান যা বিশেষভাবে গ্রীস-লুব্রিকেটেড বিয়ারিংয়ের জন্য ডিজাইন করা হয়েছে। এর উদ্দেশ্য হল দূষণকারীর প্রবেশ থেকে বিয়ারিংগুলিকে রক্ষা করা।
অল-মেটাল NILOS রিংগুলিকে ময়লা, ধুলো, ধ্বংসাবশেষ এবং অন্যান্য ঘষিয়া তুলিয়া ফেলিতে সক্ষম দূষিত পদার্থ বল এবং রোলার বিয়ারিং উভয়ের মধ্যে প্রবেশ করা রোধ করিতে প্রকৌশলী করা হয়। এটি বিয়ারিংয়ের আপটাইম এবং পরিষেবা জীবনকে প্রসারিত করতে সাহায্য করে, বিশেষ করে কঠোর অপারেটিং পরিবেশ এবং শিল্পে৷

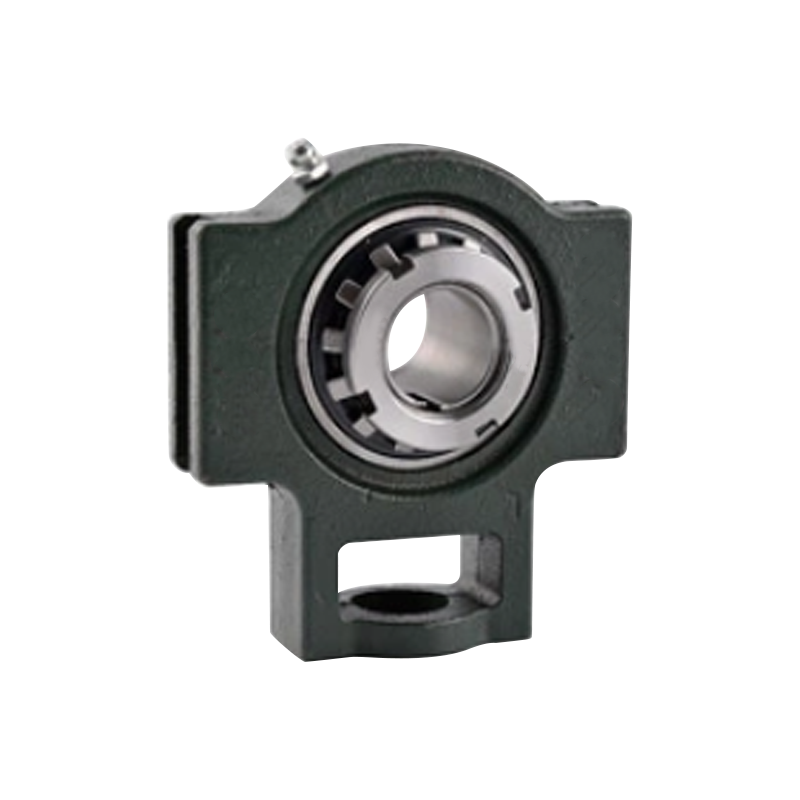

প্লামার ব্লক ইউনিট / মাউন্টেড বিয়ারিং একটি প্লামার ব্লক ইউনিট (একটি মাউন্টেড বিয়ারিং ইউনিট নামেও পরিচিত) একটি বিয়ারিং সমাবেশ যা একটি বেয়ারিং হাউজিংয়ের সাথে একটি রোলিং বিয়ারিংকে একত্রিত করে। এটি একটি রেডি-টু-ইনস্টল বিয়ারিং ইউনিট যাতে একটি বেস সহ একটি হাউজিং এবং একটি মাউন্টিং ব্লকের মধ্যে একটি সন্নিবেশ বিয়ারিং অন্তর্ভুক্ত থাকে। মাউন্টিং ব্লকটি বেসে সুরক্ষিত থাকে এবং তারপরে শ্যাফ্টটি ঢোকানো হয়, যার ফলে অভ্যন্তরীণ উপাদানগুলি ঘোরানো যায়। এই ইউনিটগুলির মূল মূল্য এই সত্যে নিহিত যে তারা সম্পূর্ণরূপে স্বয়ংসম্পূর্ণ, প্রাক-তৈলাক্ত ইউনিট যা সরঞ্জামগুলিতে মাউন্ট করার জন্য প্রস্তুত, যা যান্ত্রিক যন্ত্রপাতিগুলির সমাবেশ প্রক্রিয়াটিকে ব্যাপকভাবে সরল করে। মাউন্টেড বিয়ারিং-এর কাঠামোগত বৈশিষ্ট্য মাউন্ট করা বিয়ারিং ইউনিটগুলি বিয়ারিং এবং মাউন্টিং হাউজিংয়ের একটি সমন্বিত নকশা ব্যবহার করে। স্ব-সারিবদ্ধ প্রকারের ক্ষেত্রে, বিয়ারিং একটি স্ন্যাপ রিং (বা ধরে রাখা রিং) দ্বারা সুরক্ষিত হয়। এই ইউনিটগুলির স্বয়ংক্রিয় স্ব-সারিবদ্ধ করার ক্ষমতা রয়েছে, যা তাদেরকে শ্যাফ্ট মিসলাইনমেন্ট বা 3° পর্যন্ত কৌণিক ত্রুটিগুলি মিটমাট করার অনুমতি দেয়।
