বালিশ ব্লক বিয়ারিং

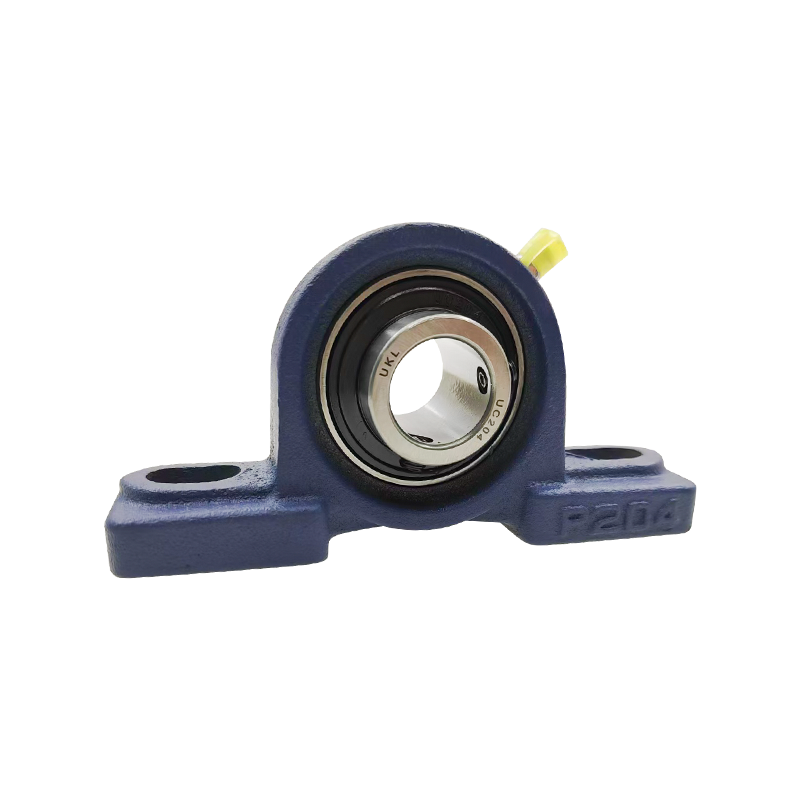

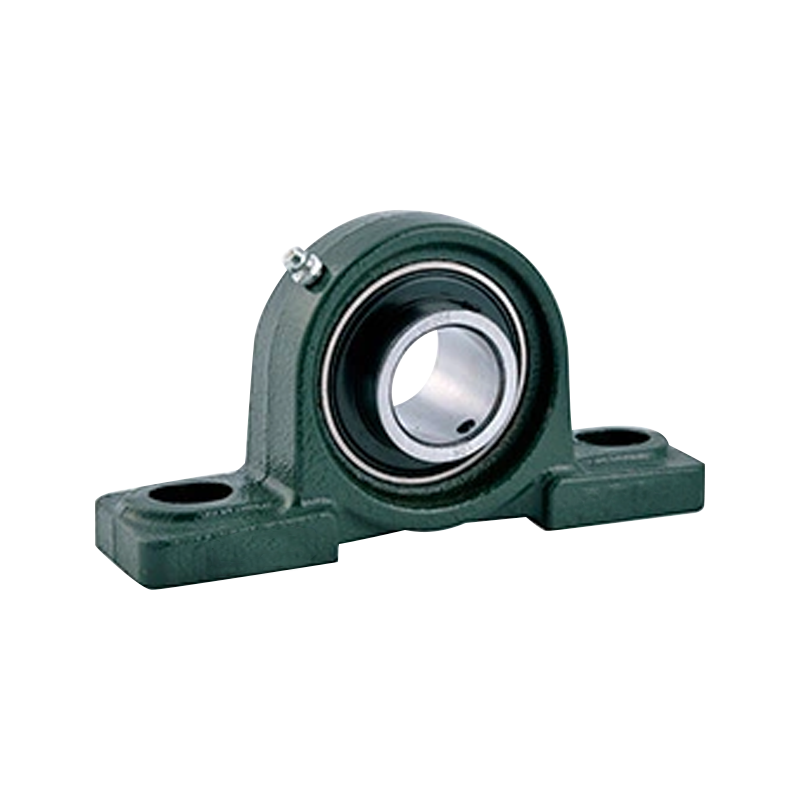

একটি বালিশ ব্লক বিয়ারিং, যা প্লামার ব্লক নামেও পরিচিত, একটি সমর্থন কাঠামো যা সামঞ্জস্যপূর্ণ বিয়ারিং এবং সংশ্লিষ্ট উপাদানগুলির একটি পরিসর ব্যবহার করে একটি ঘূর্ণায়মান শ্যাফ্টকে স্থিতিশীল করতে সহায়তা করার জন্য ডিজাইন করা হয়েছে।

এই ধরনের বিয়ারিংয়ে একটি মাউন্টিং ব্লক (বালিশ ব্লক) থাকে। ভারবহন মাউন্টিং ব্লক ভিতরে ইনস্টল করা হয়.

বালিশ ব্লক বিয়ারিংগুলি সাধারণত কম-টর্ক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। বিয়ারিং এর বেস বা পায়ের স্লট বা বোরগুলি সহজে সমাবেশ এবং সমন্বয়ের অনুমতি দেয়।

Contact Us যোগাযোগ করুন
পূর্ববর্তী：কোনো পূর্ববর্তী পণ্য নেই পরবর্তী：ট্যাপ করা বেস বালিশ ব্লক বিয়ারিং
  • স্পেসিফিকেশন
  • যোগাযোগ করুন

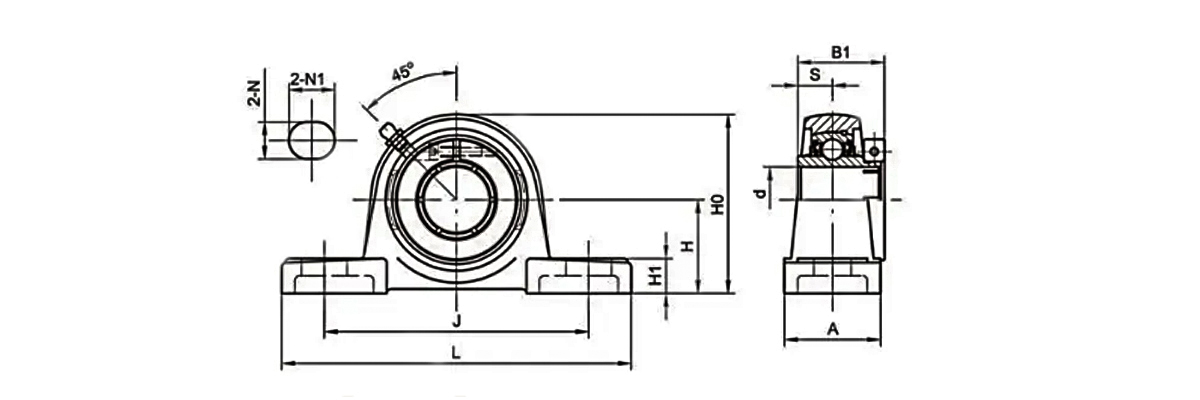

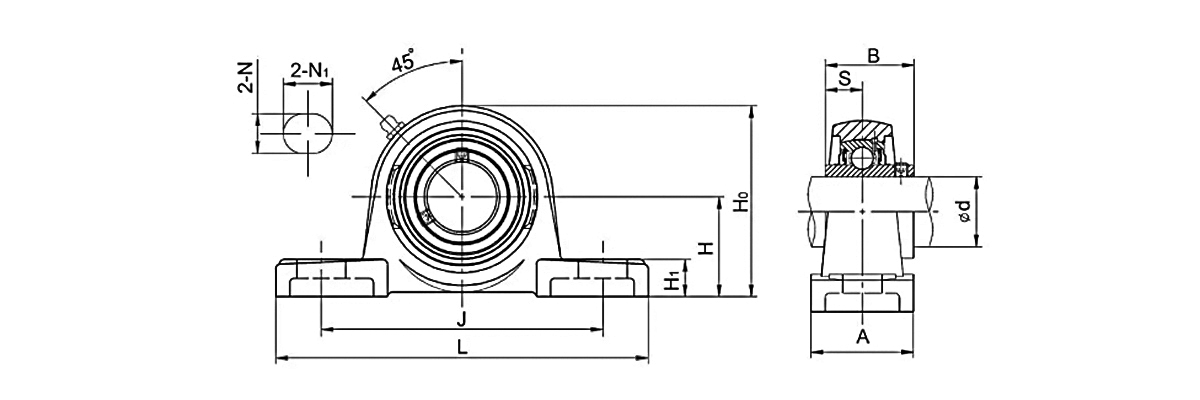

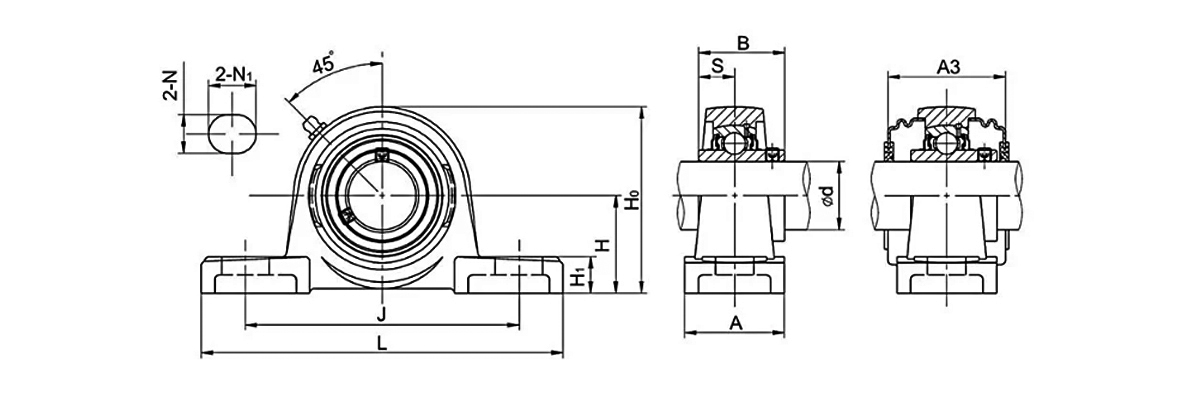

ইউনিট নং খাদ দিয়া মাত্রা (মিমি) বোল্ট সিজ
(মিমি) 		ওজন
(কেজি)
d H L J A N N1 H1 হো B S A3
(এ) (মিমি)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 9/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 ৫/৮ 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 11/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 ৭/৮ 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-9/16 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-৫/৮ 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-11/16 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 ০১-০৩/২০১৮ 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-৭/৮ 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

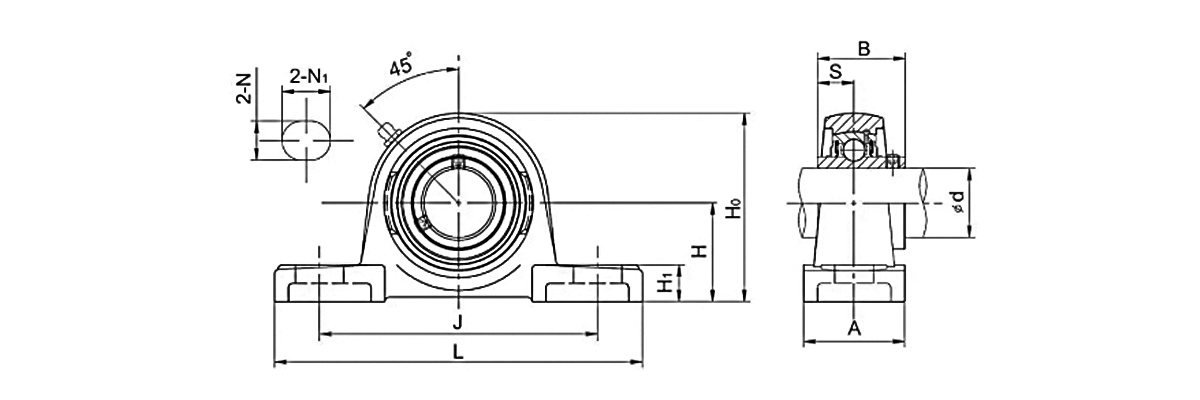

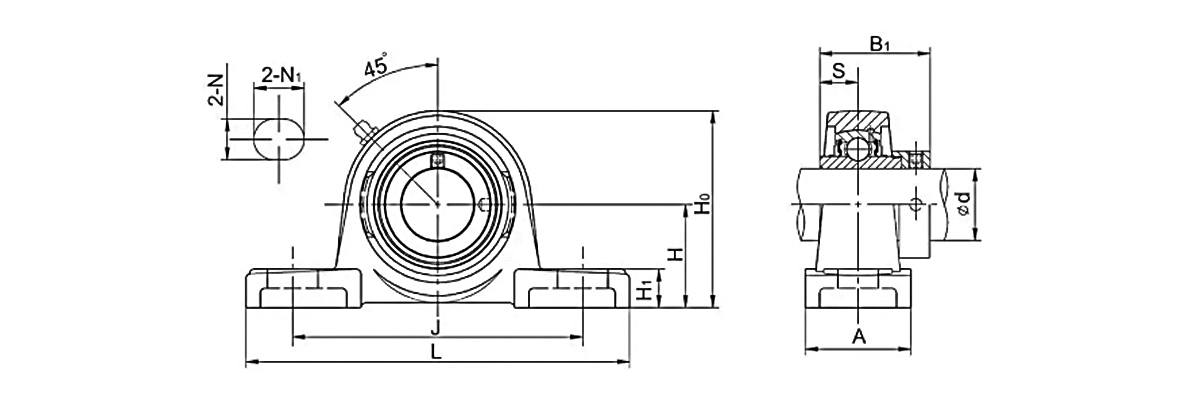

ইউনিট নং খাদ দিয়া মাত্রা (মিমি) বোল্ট সিজe
(মিমি) 		ওজন
(কেজি)
d H L J A N N1 H1 হো B1 S
(এ) (মিমি)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 9/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 ৫/৮ 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 11/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 ৭/৮ 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-9/16 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-৫/৮ 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-11/16 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 ০১-০৩/২০১৮ 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-৭/৮ 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

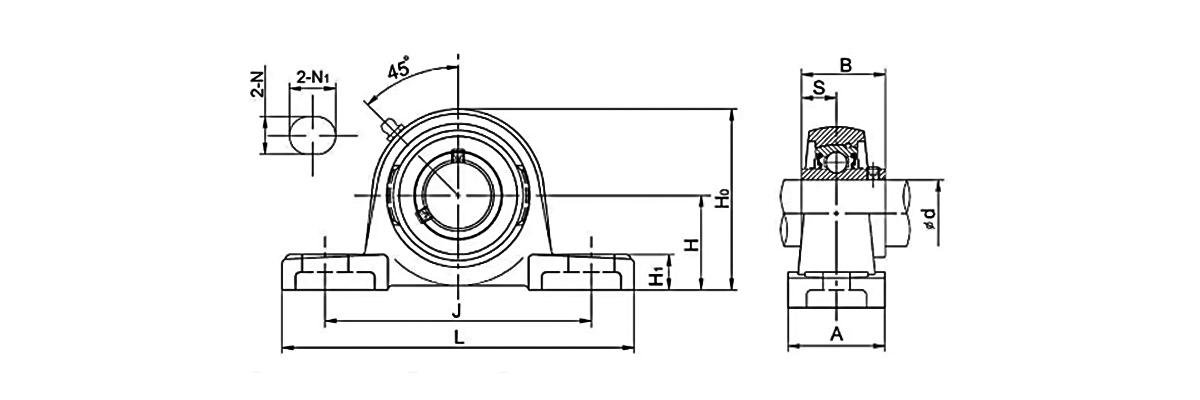

ইউনিট নং খাদ দিয়া মাত্রা (মিমি) বোল্ট সিজe
(মিমি) 		ওজন
(কেজি)
d H L J A N N1 H1 হো B1 S
(এ) (মিমি)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 ৭/৮ 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-9/16 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-৫/৮ 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-11/16 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 ০১-০৩/২০১৮ 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-৭/৮ 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

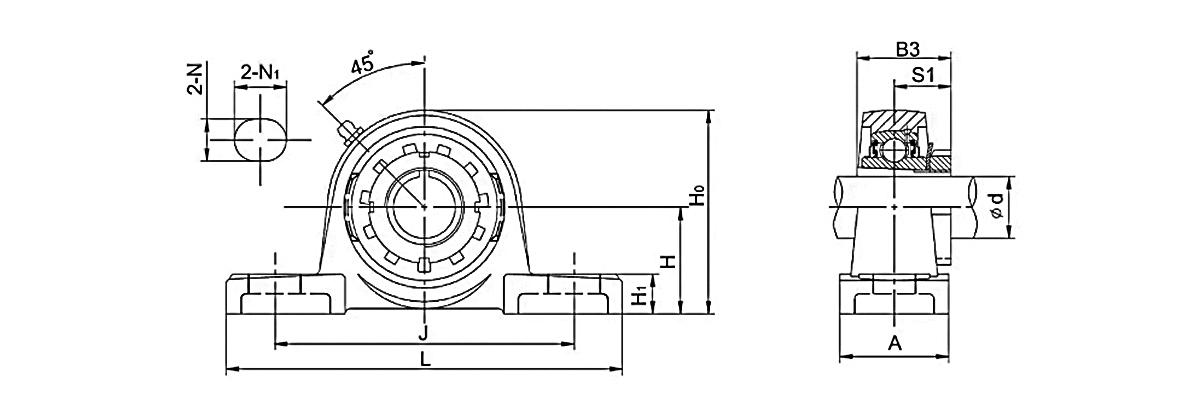

ইউনিট নং খাদ দিয়া মাত্রা (মিমি) বোল্ট সিজe
(মিমি) 		ওজন
(কেজি)
d H L J A N N1 H1 হো B3 S1
(এ) (মিমি)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 ৭/৮ 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-৫/৮ 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-11/16 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 ০১-০৩/২০১৮ 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-৭/৮ 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

ইউনিট নং খাদ দিয়া মাত্রা (মিমি) বোল্ট সিজe ওজন
d H L J A N N1 H1 হো B S (মিমি) (কেজি)
(এ) (মিমি)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 ৭/৮ 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-9/16 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-৫/৮ 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-11/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 ০১-০৩/২০১৮ 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-৭/৮ 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

ইউনিট নং খাদ ঘ মাত্রা (মিমি) বোল্টের আকার (মিমি) ওজন (kg)
(মিমি) H L J A N N1 H1 হো B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1
[#ইনপুট#]

প্রস্তাবিত পণ্য

গতির ভবিষ্যৎ নির্মাণ
UKL সম্পর্কে
2020 সালে প্রতিষ্ঠিত, UKL Bearing Manufacturing Co., Ltd. (Wuxi) হল চীন বালিশ ব্লক বিয়ারিং সরবরাহকারী এবং OEM/ODM বালিশ ব্লক বিয়ারিং কোম্পানি, একটি সমন্বিত শিল্প ও বাণিজ্য প্রতিষ্ঠান যা নির্ভুল উৎপাদনে মনোনিবেশ করে, গবেষণা ও উন্নয়ন, উৎপাদন এবং বিক্রয়কে একত্রিত করে।
কোম্পানিটি উচ্চ-কার্যক্ষমতা সম্পন্ন বিয়ারিং সমাধানে বিশেষজ্ঞ, যা নির্ভুলতা এবং নির্ভরযোগ্যতার জন্য অত্যন্ত উচ্চ চাহিদাসম্পন্ন বিশ্বব্যাপী শিল্পগুলিতে প্রযুক্তিগত সহায়তা প্রদান করে।

200-এর বেশি দক্ষ পেশাদার এবং একটি সম্পূর্ণ আধুনিক উৎপাদন ভিত্তি সহ, UKL-এর সুবিধাগুলি সম্পূর্ণ উৎপাদন প্রক্রিয়া — ফোরজিং, অ্যানিলিং, টার্নিং, তাপ চিকিৎসা, গ্রাইন্ডিং এবং স্বয়ংক্রিয় সমাবেশ — কভার করে।
15 বছরের বেশি OEM/ODM রপ্তানি অভিজ্ঞতা কাজে লাগিয়ে, UKL গ্রাহকের চাহিদায় দ্রুত সাড়া দেয়, ইউরোপ, এশিয়া, আফ্রিকা এবং মধ্যপ্রাচ্যের ক্লায়েন্টদের জন্য নমনীয় এবং কাস্টমাইজড পরিষেবা প্রদান করে।

Ukl Bearing Manufacturing Co.,Ltd আমাদের সম্পর্কে আরও জানুন Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    বছর

    শিল্প অভিজ্ঞতা

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    মডেল বৈচিত্র্য

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    কর্মচারীর সংখ্যা

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    বার্ষিক রপ্তানি মূল্য

Ukl Bearing Manufacturing Co.,Ltd
সম্মানের সনদ
খবর
মাউন্ট করা বিয়ারিং শিল্প জ্ঞান

UCP214 বালিশ ব্লক বিয়ারিং: স্পেসিফিকেশন, ইনস্টলেশন এবং ক্রস-রেফারেন্সের চূড়ান্ত নির্দেশিকা

দ UCP214 বিয়ারিং একটি প্রমিত মাউন্ট করা ভারবহন ইউনিটের প্রতিনিধিত্ব করে যা একটি সুনির্দিষ্ট-ইঞ্জিনিয়ারযুক্ত রেডিয়াল ইনসার্ট বল বিয়ারিংয়ের সাথে একটি শক্তিশালী ঢালাই আয়রন হাউজিংকে একত্রিত করে। এই ইউনিটটি শিল্প যন্ত্রপাতির বিস্তৃত বর্ণালী জুড়ে শ্যাফ্ট ঘোরানোর জন্য নির্ভরযোগ্য সহায়তা প্রদান করার জন্য ডিজাইন করা হয়েছে, কৃষি সরঞ্জাম থেকে উপাদান হ্যান্ডলিং সিস্টেম এবং পরিবাহক অ্যাপ্লিকেশন পর্যন্ত। এর প্রযুক্তিগত বৈশিষ্ট্য, উপাদান গঠন, এবং সঠিক নির্বাচনের মানদণ্ড বোঝা ইঞ্জিনিয়ারিং পেশাদার এবং সর্বোত্তম কর্মক্ষমতা এবং দীর্ঘায়ু কামনাকারী সংগ্রহ বিশেষজ্ঞ উভয়ের জন্যই অপরিহার্য।

প্রযুক্তিগত আর্কিটেকচার এবং ডিজাইন বৈশিষ্ট্য

দ UCP214 pillow block bearing unit consists of two primary components: the housing and the bearing insert. The housing, manufactured from high-grade grey cast iron, provides a rigid mounting base with two bolt holes for secure attachment to supporting structures. The bearing insert features a wide inner ring with extended shoulders on both sides, incorporating set screws for positive shaft locking. This design ensures reliable torque transmission and prevents axial displacement during operation.

দ self-aligning capability of the UCP214 bearing deserves particular attention. The spherical outside diameter of the bearing insert mates with a matching spherical surface within the housing, allowing angular misalignment compensation of up to several degrees. This feature proves invaluable in applications where shaft deflection or mounting inaccuracies might otherwise lead to premature bearing failure.

উপাদান নির্দিষ্টকরণ এবং কর্মক্ষমতা পরামিতি

বৈশিষ্ট্য স্পেসিফিকেশন কার্যকরী তাৎপর্য
হাউজিং উপাদান গ্রে কাস্ট আয়রন (GG) শিল্প পরিবেশের জন্য উপযুক্ত অনমনীয়তা, কম্পন স্যাঁতসেঁতে এবং জারা প্রতিরোধের প্রদান করে
ভারবহন সন্নিবেশ উপাদান ক্রোম ইস্পাত (গ্রেড 52100) বর্ধিত সেবা জীবনের জন্য উচ্চ কঠোরতা, পরিধান প্রতিরোধের, এবং ক্লান্তি শক্তি প্রদান করে
লকিং মেকানিজম স্ক্রু সেট করুন (2) ইতিবাচক খাদ ফিক্সেশন নিশ্চিত করে; উভয় মেট্রিক এবং ইঞ্চি খাদ মাত্রা মিটমাট
সিলিং সিস্টেম Slinger সঙ্গে ডবল যোগাযোগ সীল লুব্রিকেন্ট ধরে রাখার সময় দূষক প্রবেশের বিরুদ্ধে রক্ষা করে; ভেজা বা ধুলোময় পরিবেশের জন্য উপযুক্ত
তৈলাক্তকরণ ফিটিং সহ গ্রীস (Nlgi #2 সমতুল্য) প্রারম্ভিক এবং পুনর্নবীকরণ ক্ষমতা প্রদান করে; রক্ষণাবেক্ষণের ব্যবধান প্রসারিত করে
তাপমাত্রা পরিসীমা -20°C থেকে 120°C বিভিন্ন পরিবেশগত অবস্থা জুড়ে অপারেশন সক্ষম করে
শেষ করুন আঁকা হাউজিং জন্য অতিরিক্ত জারা সুরক্ষা প্রদান করে

দ Two Variants: UCP214 and UCP214-44

এই বালিশ ব্লক বিয়ারিং এর দুটি প্রাথমিক রূপ বিদ্যমান, শ্যাফ্ট ব্যাস স্পেসিফিকেশন দ্বারা আলাদা করা হয়েছে:

UCP214 বিয়ারিং : মেট্রিক শ্যাফ্ট অ্যাপ্লিকেশনের জন্য ডিজাইন করা একটি 70 মিমি বোর ব্যাসের বৈশিষ্ট্য। এই সংস্করণটি আন্তর্জাতিক মানের সাথে সঙ্গতিপূর্ণ এবং ইউরোপীয়, এশিয়ান এবং বিশ্ব বাজারে ব্যাপকভাবে ব্যবহৃত হয় যেখানে মেট্রিক মাত্রা মানক।

UCP214-44 বিয়ারিং : একটি 69.85 মিমি বোর ব্যাস বৈশিষ্ট্য, 2-3/4 ইঞ্চি অনুরূপ। এই বৈকল্পিক ইঞ্চি-ভিত্তিক সিস্টেমগুলি পরিবেশন করে, বিশেষ করে উত্তর আমেরিকার বাজারে প্রচলিত এবং ইম্পেরিয়াল স্ট্যান্ডার্ডে তৈরি সরঞ্জাম।

উভয় ভেরিয়েন্ট একই হাউজিং মাত্রা, বোল্ট গর্ত ব্যবধান, কেন্দ্রের উচ্চতা এবং লোড রেটিং ভাগ করে। ভেরিয়েন্টের মধ্যে আবাসনের বিনিময়যোগ্যতা রক্ষণাবেক্ষণ বিভাগ এবং পরিবেশকদের জন্য ইনভেন্টরি ব্যবস্থাপনাকে সহজ করে। UCP214 ভারবহন সরবরাহকারী বা UCP214-44 বিয়ারিং সরবরাহকারীর সন্ধানকারী ক্রয় পেশাদারদের জন্য, এই সামঞ্জস্যতা বোঝা নমনীয়তা বজায় রেখে ইনভেন্টরি খরচ কমাতে পারে।

অ্যাপ্লিকেশন এবং শিল্প ব্যবহারের ক্ষেত্রে

দ UCP214 pillow block bearing finds application across numerous industries due to its versatility and robust construction:

পরিবাহক সিস্টেম : স্ব-সারিবদ্ধ বৈশিষ্ট্য দীর্ঘ পরিবাহক রানে সাধারণ শ্যাফ্ট বিচ্যুতি মিটমাট করে, যখন ঢালাই লোহা হাউজিং বাল্ক উপাদান পরিচালনার বৈশিষ্ট্য ক্রমাগত লোড এবং কম্পন সহ্য করে।

কৃষি যন্ত্রপাতি : ধুলো, ধ্বংসাবশেষ, এবং বিভিন্ন অপারেটিং অবস্থার চাহিদা কার্যকর sealing এবং স্থায়িত্ব সঙ্গে bearings. UCP214 ডিজাইন এই চ্যালেঞ্জগুলিকে মেটাতে পারে সরঞ্জাম যেমন হার্ভেস্টার, বেলার এবং উপাদান হ্যান্ডলিং ইমপ্লিমেন্টে।

ইন্ডাস্ট্রিয়াল ফ্যান এবং ব্লোয়ার : ইউনিটের মিসলাইনমেন্ট সামঞ্জস্য করার ক্ষমতা এবং এর নির্ভরযোগ্য সিলিং এটিকে এয়ার হ্যান্ডলিং অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যেখানে রক্ষণাবেক্ষণ অ্যাক্সেস সীমিত হতে পারে।

প্যাকেজিং সরঞ্জাম : বালিশ ব্লক ভারবহন উচ্চ গতির সামঞ্জস্যপূর্ণ কর্মক্ষমতা প্রদান করে, প্যাকেজিং লাইনে সাধারণ ডিউটি অ্যাপ্লিকেশন।

টেক্সটাইল যন্ত্রপাতি : UCP214 বিয়ারিংয়ের মসৃণ, শান্ত অপারেশন টেক্সটাইল প্রক্রিয়াকরণ সরঞ্জামগুলিতে অবদান রাখে যেখানে কম্পন নিয়ন্ত্রণ অপরিহার্য।

দ related UCP212-39 bearing, featuring a 61.913mm bore (2-7/16 inches), represents another popular variant within this series, serving applications requiring intermediate shaft diameters. Many UCP212-39 users select this unit for its compatibility with specific equipment designs and its availability from established pillow block bearing suppliers.

প্রকিউরমেন্ট পেশাদারদের জন্য নির্বাচনের মানদণ্ড

UCP214 বহনকারী সরবরাহকারীদের মূল্যায়ন করার সময়, সংগ্রহ বিশেষজ্ঞদের বেশ কয়েকটি গুরুত্বপূর্ণ বিষয় বিবেচনা করা উচিত:

লোড প্রয়োজনীয়তা : UCP214 বিয়ারিং আনুমানিক 62,000 N এর একটি গতিশীল লোড রেটিং এবং 44,000 N এর একটি স্ট্যাটিক লোড রেটিং প্রদান করে, এটি মাঝারি থেকে ভারী-শুল্ক অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

খাদ ব্যাস সামঞ্জস্য : অ্যাপ্লিকেশনটির জন্য মেট্রিক 70mm (UCP214) বা ইঞ্চি 2-3/4" (UCP214-44) ভেরিয়েন্ট প্রয়োজন কিনা তা নিশ্চিত করা যথাযথ ফিট এবং কর্মক্ষমতার জন্য অপরিহার্য।

পরিবেশগত অবস্থা : তাপমাত্রা চরম, আর্দ্রতা এক্সপোজার, এবং দূষিত মাত্রা সীল নির্বাচন এবং তৈলাক্তকরণ প্রয়োজনীয়তা প্রভাবিত করে। স্ট্যান্ডার্ড কনফিগারেশন বেশিরভাগ শিল্প পরিবেশকে মিটমাট করে, তবে বিশেষ বিকল্পগুলি উপলব্ধ হতে পারে।

হাউজিং কনফিগারেশন : বালিশ ব্লক বিয়ারিং এর দুই-বোল্ট বেস ডিজাইন সহজবোধ্য ইনস্টলেশন প্রদান করে, কিন্তু মাউন্টিং হোলের ব্যবধান এবং কেন্দ্রের উচ্চতার মাত্রা যাচাই করা বিদ্যমান সরঞ্জামের সাথে সামঞ্জস্যতা নিশ্চিত করে।

ইউকেএল বিয়ারিং ম্যানুফ্যাকচারিং কোং, লি . (Wuxi) হল একটি সমন্বিত শিল্প ও ট্রেডিং এন্টারপ্রাইজ যা নির্ভুল উত্পাদন, গবেষণা ও উন্নয়ন, উৎপাদন এবং বিক্রয়কে একত্রিত করে। চীনে একটি পেশাদার ভারবহন কারখানা এবং ভারবহন উত্পাদন সংস্থা হিসাবে, সংস্থাটি উচ্চ-কর্মক্ষমতা ভারবহন সমাধানগুলিতে বিশেষজ্ঞ, যা বিশ্বব্যাপী শিল্পগুলির জন্য কারিগরি সহায়তা প্রদান করে যা যথার্থতা এবং নির্ভরযোগ্যতার জন্য ব্যতিক্রমী উচ্চ চাহিদাগুলির সাথে।

200 টিরও বেশি দক্ষ পেশাদার এবং একটি সম্পূর্ণ আধুনিকীকৃত উত্পাদন ভিত্তি সহ, UKL-এর সুবিধাগুলি সম্পূর্ণ উত্পাদন প্রক্রিয়াকে কভার করে — ফোরজিং, অ্যানিলিং, টার্নিং, হিট ট্রিটমেন্ট, গ্রাইন্ডিং এবং স্বয়ংক্রিয় সমাবেশ। এই উল্লম্বভাবে সমন্বিত পদ্ধতি প্রতিটি পর্যায়ে মান নিয়ন্ত্রণ নিশ্চিত করে এবং বিশ্বব্যাপী গ্রাহকদের প্রতিক্রিয়াশীল পরিষেবা সক্ষম করে।

মূলে প্রযুক্তি এবং উদ্ভাবন: ডেডিকেটেড R&D টিম ক্রমাগত উচ্চ-নির্ভুল ক্রস রোলার বিয়ারিং, ডুয়াল-ডিরেকশন থ্রাস্ট কৌণিক যোগাযোগ বল বিয়ারিং এবং CNC মেশিন, রোবোটিক্স এবং বুদ্ধিমান অটোমেশন সিস্টেমে ব্যবহৃত অন্যান্য পণ্যগুলি বিকাশ করে। নির্ভুল নকশা এবং ডিজিটাল উত্পাদন নিয়ন্ত্রণের মাধ্যমে, UKL নিশ্চিত করে যে প্রতিটি পণ্য নির্ভুলতা এবং কার্যকারিতার জন্য আন্তর্জাতিক মান পূরণ করে।

স্থায়িত্ব এবং দায়িত্ব: পরিবেশগতভাবে দায়ী প্রক্রিয়া, উপাদান পুনর্ব্যবহারযোগ্য উদ্যোগ, এবং অপ্টিমাইজ করা শক্তি ব্যবহার পরিবেশগত পদচিহ্ন হ্রাস করে। উৎপাদনের বাইরে, UKL ভবিষ্যত প্রকৌশল প্রতিভা বৃদ্ধির জন্য শিক্ষাগত এবং প্রযুক্তিগত প্রশিক্ষণ উদ্যোগকেও সমর্থন করে।

FAQ

UCP214 এবং UCP214-44 বিয়ারিংয়ের মধ্যে পার্থক্য কী?

দ primary difference lies in the bore diameter: UCP214 features a 70mm bore for metric shafts, while UCP214-44 features a 69.85mm (2-3/4 inch) bore for inch-based shafts. Housing dimensions, bolt hole spacing, and load ratings are identical for both variants.

UCP214 বালিশ ব্লক বিয়ারিং এর স্ব-সারিবদ্ধ বৈশিষ্ট্য কিভাবে কাজ করে?

দ bearing insert has a spherical outside diameter that fits into a matching spherical surface inside the housing. This allows angular misalignment between the shaft and housing of up to several degrees, compensating for shaft deflection or mounting inaccuracies.

UCP214 বিয়ারিং কোন লকিং মেকানিজম ব্যবহার করে?

দ UCP214 bearing uses two set screws on the inner ring to lock the bearing to the shaft. This provides positive shaft fixation and facilitates easy installation and removal.

কোন শিল্প সাধারণত UCP214 বিয়ারিং ব্যবহার করে?

UCP214 বিয়ারিংগুলি কনভেয়র সিস্টেম, কৃষি যন্ত্রপাতি, শিল্প ফ্যান এবং ব্লোয়ার, প্যাকেজিং সরঞ্জাম এবং টেক্সটাইল যন্ত্রপাতিগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, নির্ভরযোগ্য শ্যাফ্ট সমর্থনের প্রয়োজন অন্যান্য শিল্প অ্যাপ্লিকেশনগুলির মধ্যে।

UCP214 বিয়ারিংয়ের জন্য প্রস্তাবিত তাপমাত্রা পরিসীমা কী?

দ UCP214 bearing operates effectively within a temperature range of -20°C to 120°C, making it suitable for diverse industrial environments.
