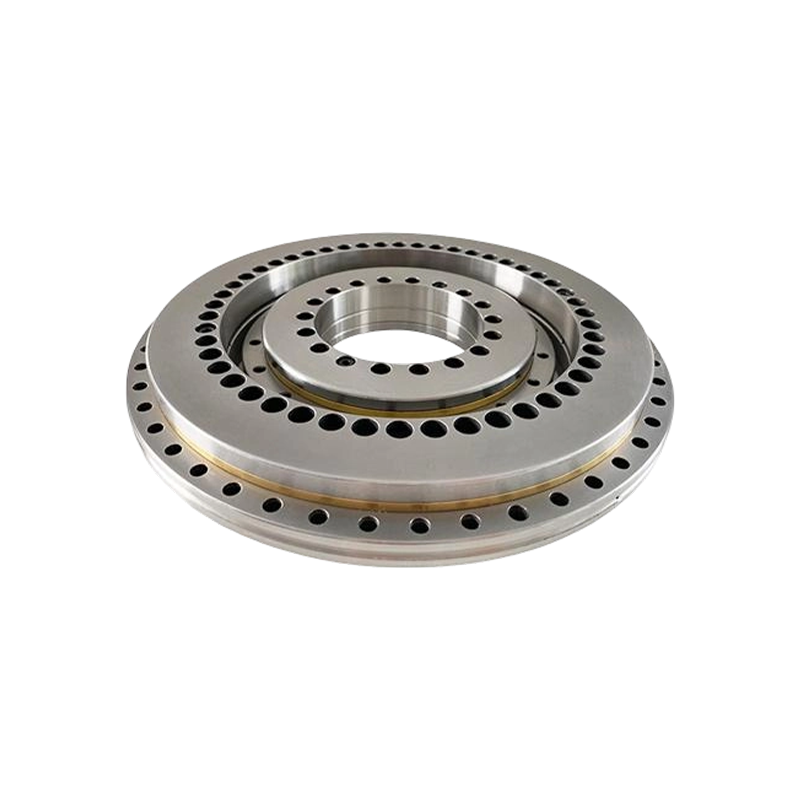

YRTM কোণ পরিমাপ ভারবহন

কোণ পরিমাপ ব্যবস্থা সহ YRTM ঘূর্ণমান টেবিল বিয়ারিং: কৌণিক স্থানচ্যুতি পরিমাপ শিল্প অ্যাপ্লিকেশনগুলিতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, বিশেষ করে মেশিন টুল শিল্পে, যেখানে মেশিনযুক্ত অংশগুলির ঘূর্ণন কোণের জন্য উচ্চ নির্ভুলতা প্রয়োজন। এটি কৌণিক স্থানচ্যুতির সঠিক পরিমাপ এবং নিয়ন্ত্রণের প্রয়োজন।

বর্তমানে, কৌণিক স্থানচ্যুতি পরিমাপের জন্য সাধারণত ব্যবহৃত পদ্ধতিগুলির মধ্যে রয়েছে অপটিক্যাল এনকোডার এবং চৌম্বকীয় এনকোডার। অধিকন্তু, যেহেতু এটি একটি ORT বিয়ারিং-এ মাউন্ট করা হয়েছে, এই সম্মিলিত শ্যাফ্টটি অত্যন্ত উচ্চ ঘূর্ণনগত নির্ভুলতা প্রদান করে এবং একই সাথে অক্ষীয় লোড, রেডিয়াল লোড এবং উল্টে যাওয়ার মুহুর্তগুলি সহ্য করতে পারে। এটি উচ্চ-নির্ভুলতা CNC রোটারি টেবিল, মেশিনিং সেন্টার, এবং মেশিন টুল শিল্পে বৈজ্ঞানিক গবেষণা এবং পরিমাপের মতো চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য অত্যন্ত উপযুক্ত৷

Contact Us আমাদের সাথে যোগাযোগ করুন
PREV：YRT যথার্থ টার্নটেবল বিয়ারিং পরবর্তী：YRTS উচ্চ গতি নির্ভুলতা ভারবহন
  • বর্ণনা
  • স্পেসিফিকেশন
  • আমাদের সাথে যোগাযোগ করুন

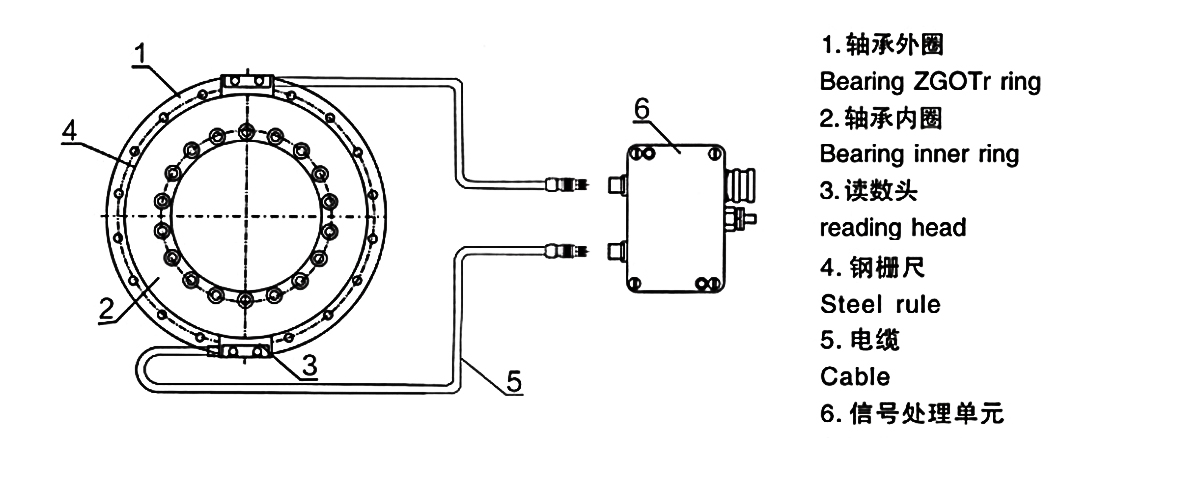

ইস্পাত গ্রিড পরিমাপ সিস্টেমের সুবিধা:
1. অ-যোগাযোগ ইন্ডাকটিভ এনকোডার, পরিধান-মুক্ত
2. সর্বোচ্চ নির্ভুলতার সাথে অপটিক্যাল এনকোডারের সাথে তুলনীয় যথার্থতা ≤2
3. ডুয়াল রিডিং হেড মেজারমেন্ট সিস্টেম ভারবহন রেডিয়াল বিচ্যুতির রিয়েল-টাইম সংশোধনের অনুমতি দেয়
4. উচ্চ গতি, উচ্চ গতিশীল কর্মক্ষমতা, উচ্চ রেজোলিউশন
5. কোন চৌম্বক উপাদান, কোন হিস্টেরেসিস প্রতিক্রিয়া, কোন demagnetization বিপদ
6. পরিবেশগত হস্তক্ষেপের জন্য শক্তিশালী প্রতিরোধ, IP67 সুরক্ষা রেটিং, নির্দিষ্ট জলের চাপ এবং ধুলো সহ্য করে, যে কোনও ধরণের দূষণ বা ময়লাগুলির প্রতি সংবেদনশীল নয়।
7. কমপ্যাক্ট নকশা সীমিত ইনস্টলেশন স্থান সমস্যা সমাধান করে.
8. সাইন ওয়েভ (1VPP) বা স্কয়ার ওয়েভ সিগন্যাল (TTL) আউটপুট করতে পারে, সিমেন্স এবং FANUC CNC সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।

কোণ পরিমাপ সিস্টেম সহ YRTM রোটারি টেবিল বিয়ারিং বৈশিষ্ট্য:
1. অ-যোগাযোগ ইন্ডাকটিভ এনকোডার, পরিধান-মুক্ত;
2. সঠিকতা 1. অপটিক্যাল এনকোডারের তুলনায় উচ্চ নির্ভুলতা ≤2'';
2. ডুয়াল-রিডহেড পরিমাপ সিস্টেম ভারবহন রেডিয়াল বিচ্যুতি রিয়েল-টাইম সংশোধনের জন্য অনুমতি দেয়;
3. উচ্চ গতি, উচ্চ গতিশীল কর্মক্ষমতা, এবং উচ্চ রেজোলিউশন;
4. কোন চৌম্বক উপাদান, কোন চৌম্বক টেপ প্রতিক্রিয়া, এবং কোন demagnetization ঝুঁকি;
5. পরিবেশগত হস্তক্ষেপের শক্তিশালী প্রতিরোধ যেমন কঠিন কণা এবং তেল, IP67 সুরক্ষা রেটিং, নির্দিষ্ট জলের চাপ সহ্য করে, ধুলোরোধী, এবং যে কোনও ধরণের দূষণ বা ময়লার প্রতি সংবেদনশীল নয়;
6. কমপ্যাক্ট নকশা সীমিত ইনস্টলেশন স্থান সমস্যার সমাধান করে;
7. সহজ ইনস্টলেশন, দ্রুত সমন্বয়, শক এবং কম্পনের ব্যতিক্রমী উচ্চ প্রতিরোধ, ভাল স্থিতিশীলতা, এবং উচ্চ নির্ভরযোগ্যতা।

অ্যাপ্লিকেশন:

পণ্যটি প্রধানত উচ্চ-নির্ভুলতা CNC মেশিন টুলস, মেশিন টুল স্পিন্ডল, রাডার, শিল্প রোবট, মহাকাশ এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।

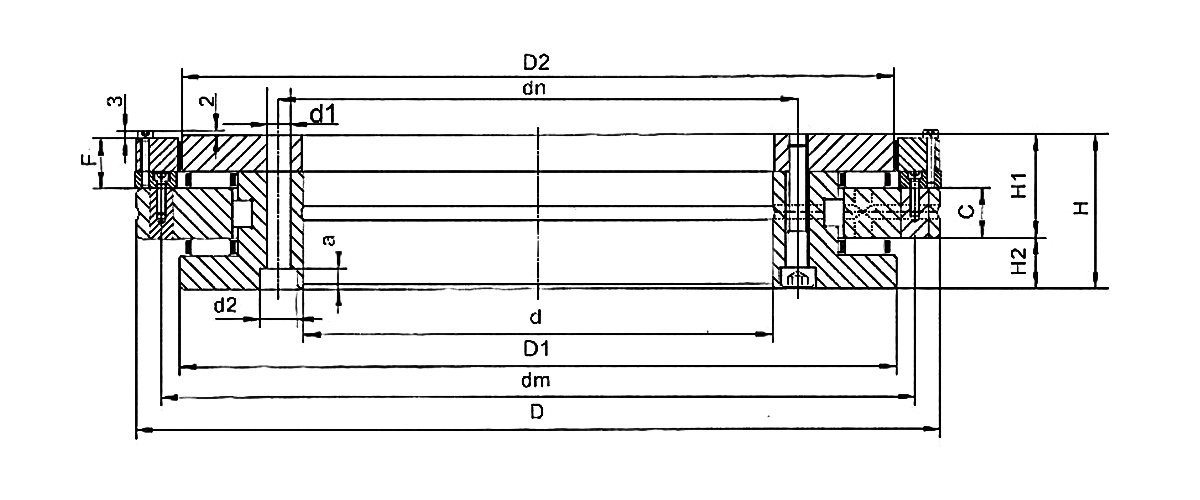

ভারবহন প্রকার সামগ্রিক মাত্রা ফিক্সিং গর্ত
d D H H1 H2 C D1 D2 F L dn dm ভিতরের রিং বাইরের রিং
ইউনিট: মিমি d1 d2 a পরিমাণ d3 পরিমাণ
মিমি মিমি
YRTM150 150 240 43* 29* 14 12 214 213.81 16.5 121 165 225 7 11 6.2 32 7 33
YRTM180 180 280 46* 32* 14 15 244 243.76 16.5 140 194 260 7 11 6.2 44 7 45
YRTM200 200 300 47* 32* 15 15 274 273.05/274.42 16.5 152 215 285 7 11 6.2 44 7 45
YRTM260 260 385 55 36.5 18.5 18 345 344.37/343.1 17.5 192.5 280 365 9.3 15 8.2 32 9.3 33
YRTM325 325 450 60 40 20 20 415 413.76 18.5 225 342 430 9.3 15 8.2 32 9.3 33
YRTM395 395 525 65 42.5 22.5 20 486 483.18 18.5 262.5 415 505 9.3 15 8.2 42 9.3 45
YRTM460 460 600 70 46 24 22 560 557.03 18.5 300 482 580 10 15 8.2 42 10 45

স্ক্রু
সংযোগ
পরিমাণ 		অক্ষীয় রেডিয়াল
রান আউট 		সংযোগ করুন
স্ক্রু গর্ত 		পিচ
t 		আঁটসাঁট করা
টর্ক
স্ক্রু এর 		মৌলিক রেট লোড লিমিটেড
spped 		ঘর্ষণ
মুহূর্ত 		ওজন ভারবহন প্রকার
অক্ষীয় রেডিয়াল
গতিশীল স্থির গতিশীল স্থির
মা সিএ Coa ক্র কর গ্রীস
তৈলাক্তকরণ
μm G পরিমাণ পরিমাণ Xt Nm কে.এন r/মিনিট Nm ≈ কেজি
4 3 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRTM150
4 4 M8 3 48×7.5° 14 118 710 69.5 200 280 12 7.7 YRTM180
4 4 M8 3 48×7.5° 14 120 765 81.5 220 260 14 9.7 YRTM200
4 6 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRTM260
4 6 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRTM325
6 6 M12 3 48×7.5° 34 300 2280 186 655 140 55 33 YRTM395
6 6 M12 3 48×7.5° 34 355 2800 200 765 120 70 45 YRTM460
