ক্রস রোলার বিয়ারিং ইনস্টলেশন গাইড: নীতি এবং সর্বোত্তম অনুশীলন
উচ্চ-চাহিদা শিল্প অ্যাপ্লিকেশনগুলিতে সর্বোত্তম কর্মক্ষমতা, নির্ভুলতা এবং পরিষেবা জীবন নিশ্চিত করতে ক্রস রোলার বিয়ারিং ইনস্টল করার জন্য সমালোচনামূলক নীতি এবং সর্বোত্তম অনুশীলনগুলি কী কী?
ক্রস রোলার বিয়ারিংগুলি একযোগে সম্মিলিত রেডিয়াল, অক্ষীয় এবং মুহূর্ত লোডগুলিকে মিটমাট করার জন্য তৈরি করা নির্ভুল উপাদানগুলির একটি স্বতন্ত্র শ্রেণীর প্রতিনিধিত্ব করে। তাদের অনন্য কনফিগারেশন - নলাকার রোলারগুলি তাদের অক্ষগুলির সাথে পর্যায়ক্রমে V- আকৃতির রেসওয়েগুলির মধ্যে 90° এ অতিক্রম করে - একটি কমপ্যাক্ট পদচিহ্নে ব্যতিক্রমী দৃঢ়তা এবং ঘূর্ণনগত নির্ভুলতা সক্ষম করে৷ কমপ্যাক্ট, লাইটওয়েট অ্যাপ্লিকেশনের মধ্যে সবচেয়ে ব্যাপকভাবে গৃহীত বৈকল্পিকগুলি হল RAU6008 ভারবহন , RAU7008 বিয়ারিং, এবং RAU8008 বিয়ারিং, যা অতি-পাতলা ক্রস-বিভাগীয় জ্যামিতি দ্বারা চিহ্নিত RAU সিরিজের অন্তর্গত।
সঠিক ইনস্টলেশন একটি ক্রস রোলার বিয়ারিং তার পূর্ণ কার্যক্ষমতার সম্ভাবনা প্রদান করে বা অকাল অবনতির শিকার হয় কিনা তা নির্ধারণ করে একক সবচেয়ে ফলপ্রসূ ফ্যাক্টর।
প্রাক ইনস্টলেশন প্রস্তুতি
দূষণ প্রতিরোধ করার জন্য একটি শুষ্ক, পরিষ্কার পরিবেশে ইনস্টলেশন পরিচালনা করা আবশ্যক। সমস্ত মিলনের উপাদানগুলি — বহনকারী হাউজিং, শ্যাফ্ট এবং সংশ্লিষ্ট অংশগুলি — ময়লা, তেলের অবশিষ্টাংশ এবং ধাতব burrs দূর করার জন্য পুঙ্খানুপুঙ্খভাবে পরিষ্কার করা প্রয়োজন। পরিদর্শনটি যাচাই করা উচিত যে মেশিনযুক্ত পৃষ্ঠগুলি সমতলতা, লম্বতা, গোলাকারতা এবং নলাকারতার জন্য নির্দিষ্ট সহনশীলতা পূরণ করে, কারণ এই জ্যামিতিক বৈশিষ্ট্যগুলি সরাসরি সমাবেশের নির্ভুলতাকে প্রভাবিত করে এবং স্ট্রেসের ঘনত্বকে উদ্ভট লোডিং থেকে বাধা দেয়।
স্প্লিট-টাইপ ক্রস রোলার বিয়ারিংয়ের জন্য, বহাল রাখার স্ক্রুগুলি যা পরিবহনের সময় বিচ্ছেদ প্রতিরোধ করে ইনস্টলেশনের আগে অবশ্যই আলগা করে দিতে হবে। যদি বিভক্ত অভ্যন্তরীণ বা বাইরের রিং জয়েন্টে পরিধিগত ভুল বিভাজন প্রদর্শন করে, তাহলে ঢোকানোর আগে একটি প্লাস্টিকের হাতুড়ি ব্যবহার করে সংশোধন করার পরামর্শ দেওয়া হয়।
ইনস্টলেশন পদ্ধতি
তাদের পাতলা-বিভাগের নির্মাণের কারণে, ক্রস রোলার বিয়ারিংগুলি হাউজিং বা শ্যাফ্টে সন্নিবেশ করার সময় কাত হওয়ার জন্য সংবেদনশীল। এটি প্রতিরোধ করার জন্য, সন্নিবেশ প্রক্রিয়া জুড়ে বিয়ারিংটিকে অবশ্যই একটি সম্পূর্ণ অনুভূমিক অভিযোজনে বজায় রাখতে হবে। একটি প্লাস্টিক বা রজন ম্যালেট ব্যবহার করে, বিয়ারিংটিকে এর পরিধির চারপাশে সমানভাবে আলতো চাপুন - একটি শ্যাফ্টে ঢোকানোর সময় ভিতরের রিংটিকে আঘাত করুন এবং একটি হাউজিংয়ে ঢোকানোর সময় বাইরের রিংটি ক্রমবর্ধমানভাবে এগিয়ে নিয়ে যান৷ একটি শ্রবণযোগ্য নিশ্চিতকরণ রেফারেন্স কাঁধের সাথে সম্পূর্ণ যোগাযোগের ইঙ্গিত না হওয়া পর্যন্ত চালিয়ে যান।
পরিমিত হস্তক্ষেপ সহ হস্তক্ষেপ-ফিট অ্যাপ্লিকেশনের জন্য, একটি হাতা এবং হাতুড়ি ব্যবহার করা যেতে পারে রিং প্রান্তের মুখ জুড়ে অভিন্ন চাপ প্রয়োগ করতে। বৃহত্তর হস্তক্ষেপের জন্য, তাপীয় সম্প্রসারণ পদ্ধতি - 80°C থেকে 100°C, 120°C-এর বেশি না -এর মধ্যে তেল স্নান বা ইন্ডাকশন হিটিং - পছন্দনীয়৷ পরবর্তী শীতলকরণের জন্য বাদাম বা সমতুল্য উপায়ে সুরক্ষিত বেঁধে রাখা প্রয়োজন যাতে সংকোচনের কারণে অক্ষীয় ক্লিয়ারেন্স তৈরি না হয়।
ফ্ল্যাঞ্জ মাউন্টিং এবং বোল্ট টর্কিং
মাউন্টিং ফ্ল্যাঞ্জটি প্রথমে বিয়ারিংয়ের উপরে স্থাপন করা উচিত এবং বোল্টের গর্তগুলিকে সারিবদ্ধ করার জন্য আলতো করে দোলাতে হবে। বাধাহীন থ্রেড এনগেজমেন্ট নিশ্চিত করতে ম্যানুয়ালি বোল্ট ঢোকান। লোড বন্টন নিশ্চিত করার জন্য একটি তির্যক ক্রম অনুসরণ করে তিন থেকে চারটি ক্রমবর্ধমান পর্যায়ে শক্ত করা আবশ্যক। বিভক্ত অভ্যন্তরীণ বা বাইরের রিংগুলি সুরক্ষিত করার সময়, প্রতিটি টাইটনিং পাসের মধ্যে অবিচ্ছেদ্য কাউন্টারপার্টকে প্রায় 90° ঘোরান — চার থেকে পাঁচটি ঘূর্ণন — যে কোনও যৌথ মিসলাইনমেন্ট সংশোধন করতে৷ নির্দিষ্ট মান অর্জন করতে একটি টর্ক রেঞ্চ ব্যবহার করুন; ইস্পাত হাউজিং এবং ফ্ল্যাঞ্জের জন্য, বোল্ট规格 এর উপর ভিত্তি করে স্ট্যান্ডার্ড টর্ক টেবিল উল্লেখ করুন।
সাপোর্ট স্ট্রাকচার এবং ফ্ল্যাঞ্জ ডিজাইনের বিবেচনা
ক্রস রোলার বিয়ারিংগুলি পাতলা-বিভাগের কাঠামো; ফলস্বরূপ, সাপোর্ট হাউজিং এবং ক্ল্যাম্পিং ফ্ল্যাঞ্জের অনমনীয়তা যত্নশীল নকশা বিবেচনার দাবি রাখে। অপর্যাপ্ত দৃঢ়তা বিভক্ত রিংগুলির অভিন্ন ক্ল্যাম্পিংকে বাধা দেয়, মুহূর্ত লোডের অধীনে বিকৃতির অনুমতি দেয় এবং এর ফলে অসম রোলার যোগাযোগ হয়- এমন একটি অবস্থা যা ভারবহন কার্যক্ষমতাকে উল্লেখযোগ্যভাবে হ্রাস করে।
ডিজাইনের বেঞ্চমার্ক হিসাবে, হাউজিং প্রাচীরের পুরুত্ব বিয়ারিংয়ের ক্রস-বিভাগীয় উচ্চতার 60% এর কম হওয়া উচিত নয়। ফ্ল্যাঞ্জের বেধ সাধারণত বিয়ারিং প্রস্থের 0.5 থেকে 1.2 গুণের মধ্যে নির্দিষ্ট করা হয়। ফ্ল্যাঞ্জ উপাদানগুলির মধ্যে প্রায় 0.5 মিমি ক্লিয়ারেন্স মানক। এলিভেটেড অ্যাসেম্বলি নির্ভুলতা দাবি করা অ্যাপ্লিকেশনগুলির জন্য, একটি ধাপযুক্ত কনফিগারেশনের সাথে ফ্ল্যাঞ্জ ডিজাইন করা এবং পৃষ্ঠের নাকালের মাধ্যমে ধাপের উচ্চতা সামঞ্জস্য করা সুনির্দিষ্ট ক্ল্যাম্পিং বল নিয়ন্ত্রণ সক্ষম করে। ইস্পাত flanges জন্য, 0.02 থেকে 0.05 মিমি একটি হস্তক্ষেপ সাধারণত সুপারিশ করা হয়.
ওরিয়েন্টেশন এবং লোড জোন পজিশনিং
RAU সিরিজের বিয়ারিংগুলির বাইরের রিংয়ের উপর একটি রোলার লোডিং গর্ত রয়েছে, একটি প্লাগ দিয়ে সিল করা হয়েছে। ইনস্টলেশনের সময়, নিশ্চিত করুন যে এই প্লাগের অবস্থান সর্বাধিক লোড জোনের সাথে মিলে না। একইভাবে, বিভক্ত বাইরের রিং সহ বিয়ারিংয়ের জন্য, বিভক্ত জয়েন্টটি প্রাথমিক লোডের দিক থেকে দূরে অবস্থিত হওয়া উচিত। এই অভিযোজন নীতিগুলির আনুগত্য চাপের ঘনত্বকে হ্রাস করে এবং রোলারের পরিপূরক জুড়ে লোড বিতরণকে অনুকূল করে।
পোস্ট-ইনস্টলেশন যাচাইকরণ
সমাবেশের পরে, মসৃণ অপারেশন নিশ্চিত করতে ম্যানুয়ালি খাদ বা হাউজিং ঘোরান। অস্বাভাবিক শব্দ, কম্পন, বা তাপমাত্রা বৃদ্ধির জন্য পর্যবেক্ষণ করার সময় পাওয়ার-চালিত নো-লোড, কম-গতির অপারেশনে এগিয়ে যান, ধীরে ধীরে গতি এবং লোড বৃদ্ধি করুন। কমিশন করার আগে যেকোনো অসঙ্গতি অবিলম্বে শাটডাউন এবং তদন্তের অনুমতি দেয়।

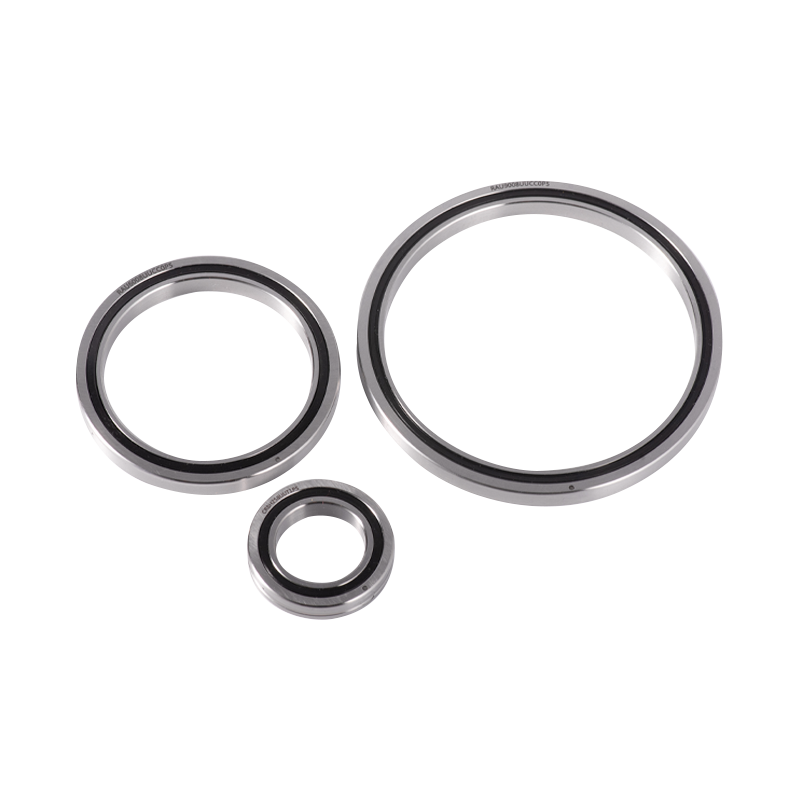

RAU সিরিজ পণ্য ওভারভিউ
RAU সিরিজ ক্রস রোলার বিয়ারিংয়ের একটি আল্ট্রা-কম্প্যাক্ট বৈকল্পিক উপস্থাপন করে, যা অভ্যন্তরীণ এবং বাইরের রিং বেধকে ব্যবহারিক সীমাতে কমিয়ে আনার মাধ্যমে অর্জন করা হয়। এই নকশাটি ওজন-সংবেদনশীল এবং স্থান-সীমাবদ্ধ অ্যাপ্লিকেশনগুলির জন্য সর্বোত্তম যার মধ্যে রয়েছে শিল্প রোবট জয়েন্ট, নির্ভুল ঘূর্ণমান টেবিল, ডাইরেক্ট-ড্রাইভ মোটর, মেডিকেল ইন্সট্রুমেন্টেশন এবং CNC মেশিনিং সেন্টার। RAU সিরিজের বিয়ারিংগুলিতে একটি সমন্বিত অভ্যন্তরীণ এবং বাইরের রিং কাঠামো রয়েছে যা ভিতরের এবং বাইরের রিং ঘূর্ণনের সাথে সামঞ্জস্যপূর্ণ।

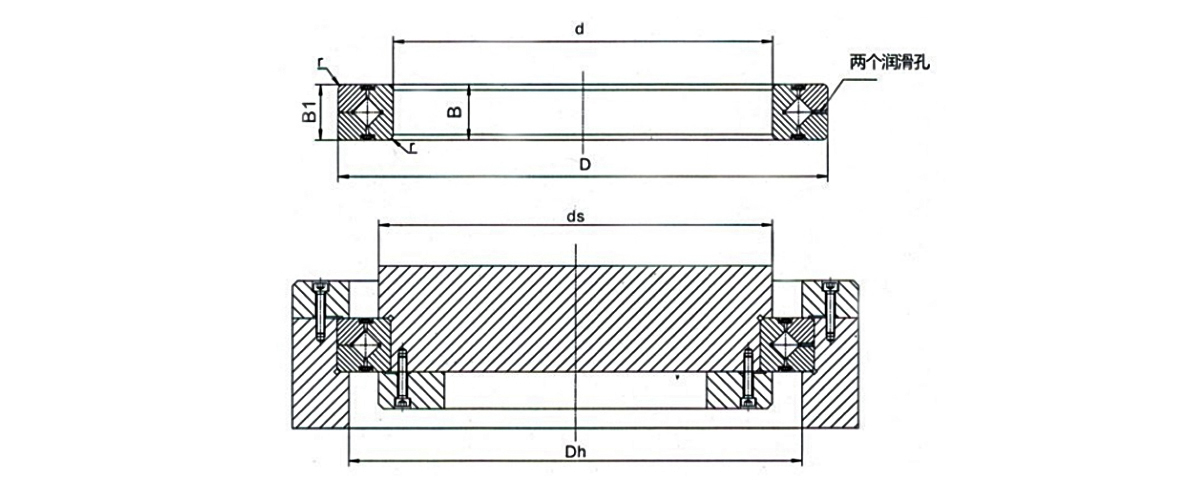

RAU6008, RAU7008, এবং RAU8008 বিয়ারিং স্পেসিফিকেশন
| প্যারামিটার | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| বোরের ব্যাস (d) | 60 মিমি | 70 মিমি | 80 মিমি |
| বাইরের ব্যাস (D) | 76 মিমি | 86 মিমি | 96 মিমি |
| রোলার পিচ সার্কেল ব্যাস (dp) | 67 মিমি | 77 মিমি | 87 মিমি |
| প্রস্থ (B) | 8 মিমি | 8 মিমি | 8 মিমি |
| কাঁধের উচ্চতা (ds / Dh) | 63.5 মিমি / 70.5 মিমি | 73.5 মিমি / 80.5 মিমি | 83.5 মিমি / 90.5 মিমি |
| ডায়নামিক লোড রেটিং (Cr) | 5.68 kN | 5.98 kN | 6.37 kN |
| স্ট্যাটিক লোড রেটিং (Cor) | 8.68 kN | 9.80 kN | 11.3 kN |
| ভর | 0.09 কেজি | 0.10 কেজি | 0.11 কেজি |
| উপাদান | GCr15 উচ্চ-কার্বন ক্রোমিয়াম বহনকারী ইস্পাত (থ্রু-কঠিন) | GCr15 উচ্চ-কার্বন ক্রোমিয়াম বহনকারী ইস্পাত (থ্রু-কঠিন) | GCr15 উচ্চ-কার্বন ক্রোমিয়াম বহনকারী ইস্পাত (থ্রু-কঠিন) |
| নির্ভুলতা ক্লাস উপলব্ধ | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| রেডিয়াল ক্লিয়ারেন্স বিকল্প | CC0 (প্রিলোডেড), C0 (সামান্য ছাড়পত্র) | CC0 (প্রিলোডেড), C0 (সামান্য ছাড়পত্র) | CC0 (প্রিলোডেড), C0 (সামান্য ছাড়পত্র) |
| সীল অপশন | খোলা প্রকার (মান); UU (উভয় পাশে ডাবল-ঠোঁটের সীল) | খোলা প্রকার (মান); UU (উভয় পাশে ডাবল-ঠোঁটের সীল) | খোলা প্রকার (মান); UU (উভয় পাশে ডাবল-ঠোঁটের সীল) |
চীনে একটি পেশাদার ভারবহন কারখানা এবং ভারবহন উত্পাদনকারী সংস্থা হিসাবে, UKL বিয়ারিং ম্যানুফ্যাকচারিং কোং, লিমিটেড (উক্সি) উচ্চ-কার্যক্ষমতাসম্পন্ন বিয়ারিং সলিউশনে বিশেষজ্ঞ, যা বিশ্বব্যাপী শিল্পগুলির জন্য কারিগরি সহায়তা প্রদান করে যা যথার্থতা এবং নির্ভরযোগ্যতার জন্য ব্যতিক্রমী উচ্চ চাহিদাগুলির সাথে। UKL-এর সুবিধাগুলি সম্পূর্ণ উত্পাদন প্রক্রিয়াকে কভার করে — ফোরজিং, অ্যানিলিং, টার্নিং, হিট ট্রিটমেন্ট, গ্রাইন্ডিং এবং স্বয়ংক্রিয় সমাবেশ — 200 টিরও বেশি দক্ষ পেশাদারদের একটি দল দ্বারা সমর্থিত৷ UKL RAU6008 বিয়ারিং তৈরি করে, RAU7008 বিয়ারিং , এবং RAU8008 সুনির্দিষ্ট স্পেসিফিকেশন বহন করে, বিশেষায়িত অ্যাপ্লিকেশনের জন্য কাস্টমাইজড সমাধানগুলিতে প্রসারিত ক্ষমতা সহ। UKL সর্বোত্তম ভারবহন কর্মক্ষমতা নিশ্চিত করার জন্য ইনস্টলেশনের সর্বোত্তম অনুশীলন সম্পর্কে প্রযুক্তিগত পরামর্শ প্রদান করে। UKL উৎপাদন জুড়ে কঠোর মান ব্যবস্থাপনা বজায় রাখে।
FAQ
প্রশ্ন 1: ক্রস রোলার বিয়ারিং ইনস্টল করার সময় সবচেয়ে সাধারণ ভুল কী?
এই বিয়ারিংগুলির পাতলা-বিভাগের প্রকৃতির প্রতি অপর্যাপ্ত মনোযোগ, যা সন্নিবেশের সময় কাত হয়ে যায়। সর্বদা নিখুঁত অনুভূমিক অভিযোজন বজায় রাখুন এবং বিয়ারিংকে ক্রমবর্ধমানভাবে অগ্রসর করতে প্লাস্টিকের ম্যালেটের সাথে সমান, মৃদু ট্যাপিং ব্যবহার করুন।
প্রশ্ন 2: কেন RAU সিরিজ বিয়ারিং ইনস্টলেশনের জন্য বোল্ট টর্ক সিকোয়েন্সিং গুরুত্বপূর্ণ?
তির্যক, মাল্টি-স্টেজ টাইটনিং বিভক্ত রিং জুড়ে অভিন্ন ক্ল্যাম্পিং বল বিতরণ নিশ্চিত করে, স্থানীয় বিকৃতি প্রতিরোধ করে যা ঘূর্ণনগত নির্ভুলতা এবং ভারবহন পরিষেবা জীবনকে আপস করবে।
প্রশ্ন 3: RAU6008 বিয়ারিং, RAU7008 বিয়ারিং এবং RAU8008 বিয়ারিং কি পরস্পর পরিবর্তনযোগ্যভাবে ব্যবহার করা যেতে পারে?
না। এই বিয়ারিংগুলির স্বতন্ত্র বোর ব্যাস (যথাক্রমে 60 মিমি, 70 মিমি এবং 80 মিমি) এবং সংশ্লিষ্ট বাইরের ব্যাস রয়েছে। নির্বাচন অবশ্যই আবেদনের নির্দিষ্ট শ্যাফ্ট এবং হাউজিং মাত্রার সাথে মেলে।
প্রশ্ন 4: আরএইউ সিরিজ ক্রস রোলার বিয়ারিংয়ের জন্য কী তৈলাক্তকরণের পরামর্শ দেওয়া হয়?
গ্রীস তৈলাক্তকরণ বেশিরভাগ অ্যাপ্লিকেশনের জন্য আদর্শ, যদিও তেল তৈলাক্তকরণও গ্রহণযোগ্য। পছন্দ অপারেটিং গতি, তাপমাত্রা এবং পরিবেশগত অবস্থার উপর নির্ভর করে। সিল করা (UU) ভেরিয়েন্টগুলি দূষিত পরিবেশে আরও কার্যকরভাবে লুব্রিকেন্ট ধরে রাখে।
প্রশ্ন 5: আমি কিভাবে যাচাই করতে পারি যে একটি ক্রস রোলার বিয়ারিং সঠিকভাবে ইনস্টল করা হয়েছে?
নো-লোড, কম-গতির পাওয়ার অপারেশন দ্বারা অনুসরণ করে একটি ম্যানুয়াল ঘূর্ণন পরীক্ষা করুন। অস্বাভাবিক শব্দ, কম্পন বা তাপমাত্রা বৃদ্ধির জন্য পর্যবেক্ষণ করার সময় ধীরে ধীরে গতি এবং লোড বাড়ান। যেকোনো অনিয়ম ইঙ্গিত করে যে সম্ভাব্য ইনস্টলেশন সমস্যা তদন্তের প্রয়োজন।
