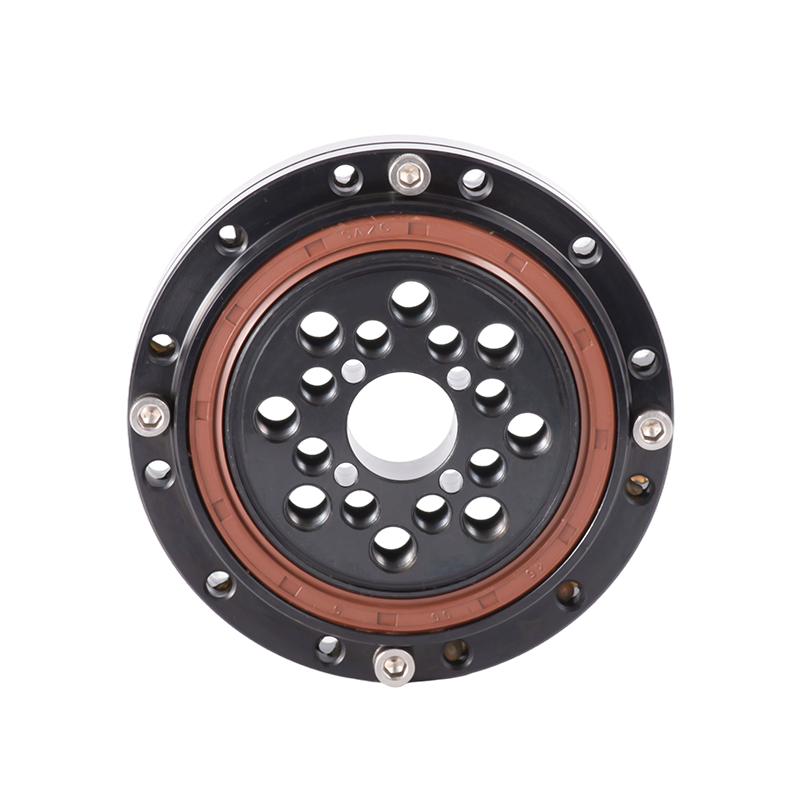

একটি হারমোনিক রিডিউসার প্রধানত তিনটি মৌলিক উপাদান নিয়ে গঠিত: একটি সুরেলা জেনারেটর, একটি নমনীয় এবং একটি কঠোর চাকা। এটিতে একটি কঠোর ভারবহন (সাধারণত একটি ক্রস করা রোলার বিয়ারিং) এবং একটি নমনীয় বিয়ারিং (পাতলা-দেয়ালের গভীর খাঁজ বল বিয়ারিং) অন্তর্ভুক্ত রয়েছে।
একটি উপবৃত্তাকার ক্যামের বাইরের বলয়ের সাথে নমনীয় বিয়ারিং সঙ্গীর ভেতরের বোর। বাইরের বলয়টি ঘূর্ণায়মান বলের মাধ্যমে স্থিতিস্থাপক বিকৃতির মধ্য দিয়ে যায় এবং ফ্লেক্সার খোলার ভেতরের ব্যাসের সাথে সাথী হয়। ফ্লেক্সার খোলার বাইরের পরিধিটি দাঁত দিয়ে মেশানো হয় যা শক্ত চাকার দাঁতের সাথে মেশে। যেহেতু অনমনীয় চাকার নমনীয়ের চেয়ে বেশি দাঁত থাকে, তাই তারা লম্বা অক্ষে জাল দেয় এবং ছোট অক্ষে বিচ্ছিন্ন হয়। ফ্লেক্সারের নীচে আউটপুট প্রান্তে স্থির করা হয়, যখন বাহ্যিক সংযোগের জন্য রিডিউসারের আউটপুট প্রান্তে অনমনীয় বিয়ারিং ইনস্টল করা হয়।
রোবোটিক্স, মেশিন টুলস এবং মহাকাশের মতো শিল্পে হারমোনিক রিডুসারগুলি ব্যাপকভাবে ব্যবহৃত হয়। তাদের অত্যন্ত উচ্চ নির্ভুলতা, অনমনীয়তা এবং লোড-ভারবহন ক্ষমতার প্রয়োজন, এইভাবে সমস্ত উপাদানের মেশিনিং এবং সমাবেশের নির্ভুলতার উপর কঠোর মান আরোপ করে, বিশেষ করে ভারবহন কর্মক্ষমতা।
অনমনীয় বিয়ারিংয়ের জন্য, মূল সূচক হল অনমনীয়তা, নির্ভরযোগ্যতা এবং ঘূর্ণনগত নির্ভুলতা। দৃঢ়তা নিশ্চিত করার জন্য সাধারণত চালানের আগে প্রিলোড প্রয়োগ করা হয়। নমনীয় বিয়ারিংয়ের জন্য, সর্বাধিক রেডিয়াল বিকৃতি হল মূল কর্মক্ষমতা প্যারামিটার।
| ভারবহন প্রকার | সামগ্রিক মাত্রা (মিমি) | ইনস্টলেশন হোল সাইজ (PCD&SPEC) | ওজন | |||||||||
| D | d | C | H | B | dm | dn | ডিএল | কেজি | ||||
| CSF(G)-14 | 55 | 11 | 16 | 16.5 | 13.5 | 49 | 8-φ3.5 | 23 | 6-M4 | 17 | 6-M4 | 0.15 |
| CSF(G)-17 | 62 | 10 | 16 | 16.5 | 13.5 | 56 | 10-φ3.5 | 27 | 6-M5 | 19 | 6-M5 | 0.24 |
| CSF(G)-20 | 70 | 14 | 16 | 16.5 | 13.5 | 64 | 12-φ3.5 | 32 | 8-M6 | 24 | 8-M5 | 0.3 |

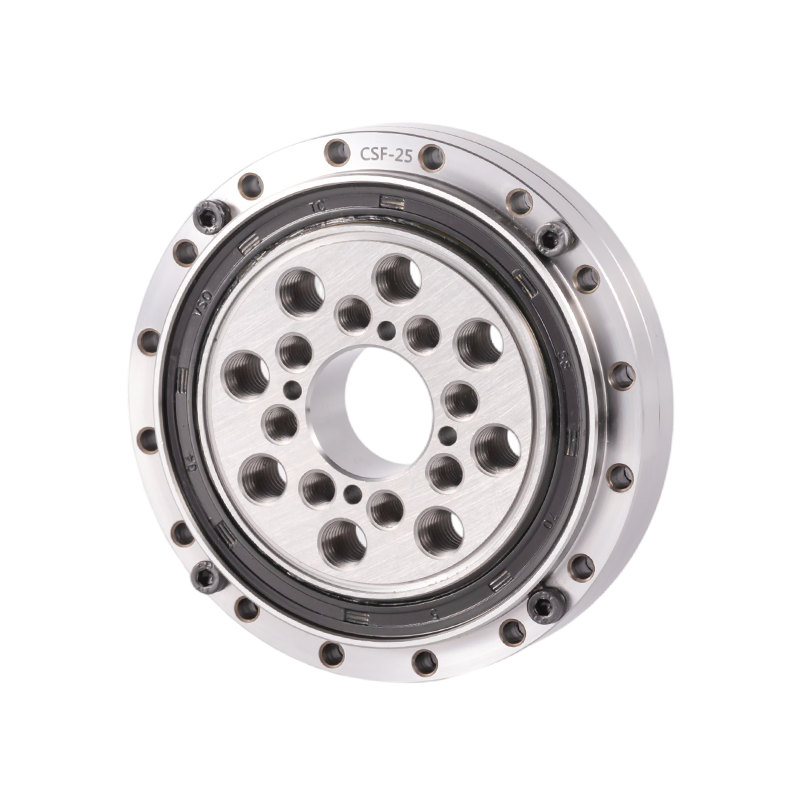

| CSF(G)-25 | 85 | 20 | 18 | 18.5 | 16.5 | 79 | 16-φ3.5 | 42 | 8-M8 | 30 | 8-M6 | 0.45 |
| CSF(G)-32 | 112 | 26 | 21.5 | 22.5 | 19 | 104 | 16-φ4.5 | 55 | 8-M10 | 40 | 8-M8 | 0.9 |
| CSF(G)-40 | 126 | 24/32 | 22.5 | 24 | 21.5 | 117 | 20-φ5 | 68 | 8-M10 | 50 | 8-M10 | 1.3 |
| CSF(G)-50 | 157 | 32/40 | 30 | 31 | 28 | 147 | 16-φ5.5 | 84 | 8-M14 | 60 | 8-M14 | 2.8 |
| CSF(G)-65 | 210 | 44/52 | 37 | 39 | 35 | 198 | 20-φ6.5 | 110 | 8-M16 | 80 | 8-M16 | 7.9 |
