SI5TK কি মিনিয়েচার লিঙ্কেজের জন্য আদর্শ রক্ষণাবেক্ষণ-মুক্ত সমাধান বহন করে?

যথার্থ মোশন সিস্টেমে SI5TK বিয়ারিং বোঝা

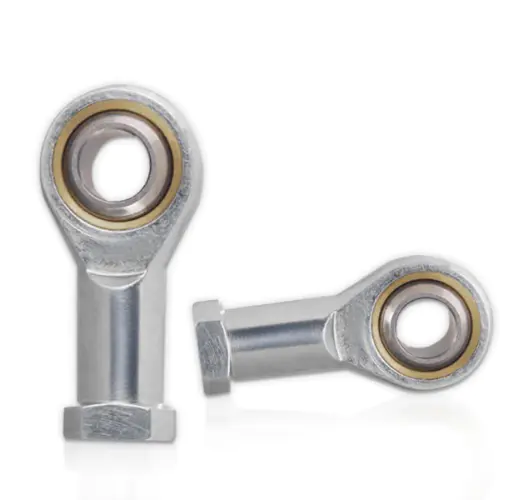

যখন প্রকৌশলী এবং প্রকিউরমেন্ট বিশেষজ্ঞরা একটি কমপ্যাক্ট, স্ব-তৈলাক্ত রডের প্রান্ত অনুসন্ধান করে যা ক্রমাগত গ্রীসিংয়ের প্রয়োজনীয়তা দূর করে, SI5TK বিয়ারিং প্রায়শই রেফারেন্স পয়েন্ট হিসাবে আবির্ভূত হয়। এই ক্ষুদ্রাকৃতির রড প্রান্তটি SI5T/K সিরিজের অন্তর্গত, সম্পূর্ণ স্ব-তৈলাক্ত গোলাকার প্লেইন বিয়ারিংয়ের একটি পরিবার যা কম-গতির দোলাচল গতির জন্য ডিজাইন করা হয়েছে। প্রচলিত মেটাল-অন-মেটাল জয়েন্টগুলির বিপরীতে যা পর্যায়ক্রমিক তেলের প্রয়োজন হয়, এই ইউনিটটি একটি PTFE যৌগিক লাইনারকে সরাসরি গোলাকার রেসওয়েতে সংহত করে। ফলাফল একটি রক্ষণাবেক্ষণ-মুক্ত উপাদান যা লোড ক্ষমতা বা প্রান্তিককরণ নমনীয়তা বলিদান ছাড়াই টাইট সমাবেশে ফিট করে।

এই নিবন্ধটি SI5TK রড প্রান্তের একটি বিশদ প্রযুক্তিগত ভাঙ্গন প্রদান করে, এর সম্পূর্ণ মাত্রিক চার্ট, উপাদান গঠন, পরিবেশগত সীমা এবং প্রয়োগের পরিস্থিতি সহ। প্রস্তুতকারকের ডেটাশীট থেকে প্রতিটি পরামিতি অন্তর্ভুক্ত করা হয়েছে যাতে আপনি একাধিক উত্স ক্রস-রেফারেন্স ছাড়াই একটি অবগত নির্বাচন সিদ্ধান্ত নিতে পারেন৷

SI5TK বিয়ারিং ডাইমেনশন এবং বিস্তারিত স্পেসিফিকেশন

SI5TK বিয়ারিংয়ের মাত্রিক খামটি এর 5 মিমি বোর এবং M5x0.8 অভ্যন্তরীণ থ্রেড দ্বারা সংজ্ঞায়িত করা হয়েছে। এই দুটি বৈশিষ্ট্য নির্দেশ করে যে কীভাবে রডের প্রান্তটি মিলনের শ্যাফ্ট এবং থ্রেডেড রডগুলিতে মাউন্ট হয়। নীচের সারণীটি SI5T/K সিরিজের স্ট্যান্ডার্ড ডেটাশিটের সাথে মিলে মিলিমিটারে প্রতিটি গুরুত্বপূর্ণ মাত্রা তালিকাভুক্ত করে।

13-ডিগ্রী অনুমোদিত কাত কোণ একটি মূল চিত্র। এর অর্থ হল SI5TK রডের প্রান্তটি বাঁধাই ছাড়াই শ্যাফ্ট এবং হাউজিং এর মধ্যে বিভ্রান্তির জন্য ক্ষতিপূরণ দিতে পারে। 5.7 kN এর গতিশীল লোড রেটিং এবং 6.0 kN এর স্ট্যাটিক রেটিং নির্দেশ করে যে এই ভারবহনটি হালকা থেকে মাঝারি লোডের জন্য, এর 16-গ্রাম ওজন এবং ক্ষুদ্র পদচিহ্নের সাথে সামঞ্জস্যপূর্ণ।

SI5TK বিয়ারিংয়ের উপাদান এবং পরিবেশগত পরামিতি

যে কোনও রডের কার্যকারিতা তার নির্মাণে ব্যবহৃত উপকরণগুলির উপর নির্ভর করে। SI5TK বিয়ারিং একটি শক্ত ইস্পাত বল এবং একটি PTFE যৌগিক লাইনারের সাথে একটি কার্বন ইস্পাত বডিকে একত্রিত করে। প্রতিটি স্তর পরিধান প্রতিরোধ, জারা সুরক্ষা এবং স্ব-তৈলাক্তকরণে একটি নির্দিষ্ট কাজ করে।

উপাদান রচনা

• রড শেষ শরীর: কার্বন ইস্পাত, মরিচা প্রতিরোধের জন্য দস্তা-ধাতুপট্টাবৃত।
• অভ্যন্তরীণ বল: GC15 বিয়ারিং স্টিল, HRC 58-64 এ নিভে গেছে, গোলাকার পৃষ্ঠে হার্ড ক্রোম প্লেটিং সহ।
• স্লাইডিং ঘর্ষণ জোড়া: ইস্পাত প্লাস PTFE যৌগিক লাইনার, তেল-মুক্ত স্ব-তৈলাক্তকরণের অনুমতি দেয়।

বলের উপর হার্ড ক্রোম প্লেটিং ঘর্ষণ কমায় এবং ক্ষয় প্রতিরোধ করে, যখন PTFE লাইনার অপারেশন চলাকালীন বলের পৃষ্ঠে পলিটেট্রাফ্লুরোইথিলিনের একটি পাতলা ফিল্ম স্থানান্তর করে। এই ট্রান্সফার ফিল্মটি SI5TK বিয়ারিং রক্ষণাবেক্ষণ-মুক্ত করে তোলে।

অপারেটিং তাপমাত্রা এবং গতি সীমা

• কাজের তাপমাত্রা: -30 ডিগ্রি সেলসিয়াস থেকে 80 ডিগ্রি সেলসিয়াস, স্বল্পমেয়াদী এক্সপোজার 120 ডিগ্রি সেলসিয়াস পর্যন্ত।
• গতির ধরন: কম-গতির দোলন এবং ছোট-কোণ কাত ক্ষতিপূরণ। উচ্চ গতির ক্রমাগত ঘূর্ণনের জন্য উপযুক্ত নয়।

ডিজাইন ইঞ্জিনিয়ারদের জন্য এই সীমাগুলি গুরুত্বপূর্ণ। যদি একটি অ্যাপ্লিকেশনের জন্য ক্রমাগত ঘূর্ণন বা কয়েকশ RPM এর উপরে গতির প্রয়োজন হয়, একটি ভিন্ন বিয়ারিং টাইপ নির্বাচন করা উচিত। SI5TK আদান-প্রদান বা দোদুল্যমান গতির জন্য অপ্টিমাইজ করা হয়েছে যেখানে জয়েন্টকে লোডের নিচে স্ব-সারিবদ্ধ হতে হবে।

পণ্যের সুবিধা এবং ডিজাইনের সুবিধা

SI5TK রড এন্ড বেশ কিছু ব্যবহারিক সুবিধা প্রদান করে যা সমাবেশের সময় এবং দীর্ঘমেয়াদী রক্ষণাবেক্ষণ খরচ কমায়। নিম্নলিখিত তালিকাটি প্রযুক্তিগত ডেটাশিটে রিপোর্ট করা প্রাথমিক সুবিধাগুলিকে সংক্ষিপ্ত করে৷

1. রক্ষণাবেক্ষণ-মুক্ত স্ব-তৈলাক্তকরণ: PTFE যৌগিক লাইনার তেল লাগানোর, তেলের অগ্রভাগ বা গ্রীস ফিটিং এর প্রয়োজনীয়তা দূর করে। ভারবহন ইনস্টল এবং অবিলম্বে ব্যবহার করা যেতে পারে।
2. বৃহৎ বিভ্রান্তিকর ক্ষতিপূরণ: 13 ডিগ্রির একটি সর্বাধিক কাত কোণ ইনস্টলেশন ত্রুটির জন্য ক্ষতিপূরণ দেয়, শ্যাফ্ট বিচ্যুতির জন্য অনুমতি দেয় এবং প্রান্ত লোডিং প্রতিরোধ করে।
3. কমপ্যাক্ট এবং লাইটওয়েট: একটি ক্ষুদ্রাকৃতির প্রোফাইল এবং মাত্র 16 গ্রাম ওজন সহ, এটি লাইটওয়েট যান্ত্রিক কাঠামোর জন্য উপযুক্ত।
4. নির্ভরযোগ্য লোড ক্ষমতা: শক্ত করা বল এবং দস্তা-ধাতুপট্টাবৃত বডি হ্যান্ডেল রেডিয়াল, অক্ষীয়, এবং দোদুল্যমান অ্যাপ্লিকেশনগুলিতে সম্মিলিত লোড।
5. সারফেস জারা প্রতিরোধের: শরীরে দস্তার প্রলেপ এবং বলের হার্ড ক্রোম মরিচা এবং পরিবেশগত আক্রমণ প্রতিরোধ করে।
6. সরল সমাবেশ: অভ্যন্তরীণ থ্রেডিং এবং একটি কমপ্যাক্ট বডি সহজ মাউন্ট করার অনুমতি দেয়। ডান হাতের থ্রেড মানক; বাঁ-হাতের থ্রেড SI5TL/K টার্নবাকল-স্টাইলের দৈর্ঘ্য সমন্বয়ের জন্য উপলব্ধ।
7. তেল-তৈলাক্ত বিকল্পগুলির চেয়ে পরিষ্কার: তেল-লুব্রিকেটেড রডের প্রান্তের সাথে তুলনা করে, SI5TK-এর কোনও তেল অগ্রভাগ নেই, এটিকে আরও কমপ্যাক্ট এবং সিল করা বা তেল-সংবেদনশীল সরঞ্জামগুলির জন্য উপযুক্ত করে তোলে।

এই সুবিধাগুলি নির্দিষ্ট সীমাবদ্ধতার সাথে আসে। SI5TK বিয়ারিং উচ্চ-গতির ক্রমাগত ঘূর্ণনের জন্য ডিজাইন করা হয়নি। PTFE লাইনার অত্যন্ত উচ্চ চাপ বা ঘষিয়া তুলিয়া ফেলিতে সক্ষম ধূলিকণা সহ ভারী দূষিত পরিবেশের জন্য উপযুক্ত নয়। অপারেটিং অবস্থার জন্য সঠিক ভারবহন নির্বাচন করা দীর্ঘ সেবা জীবনের জন্য অপরিহার্য।

SI5TK বিয়ারিংয়ের জন্য সাধারণ অ্যাপ্লিকেশনের পরিস্থিতি

SI5TK ক্ষুদ্রাকৃতির লো-লোড ফিশ-আই জয়েন্ট ক্যাটাগরির অন্তর্গত, প্রায়শই সংযোগ, পুশ রড এবং টান মেকানিজম ব্যবহার করা হয়। নিম্নলিখিত অ্যাপ্লিকেশন এলাকাগুলি সাধারণ।

• অটোমেশন সরঞ্জাম: ছোট এক্সিকিউটিভ মেকানিজম, বায়ুসংক্রান্ত সিলিন্ডার, ক্ষুদ্র সার্ভো পুশ রড, সামঞ্জস্যযোগ্য সংযোগ।
• রোবোটিক্স এবং মডেল: শিক্ষামূলক রোবট, রোবোটিক আর্ম জয়েন্ট, মহাকাশ এবং রেসিং মডেল লিঙ্কেজ।
• প্যাকেজিং এবং হালকা যন্ত্রপাতি: ছোট সুইং প্রক্রিয়া, টান টান রড.
• ল্যাবরেটরি এবং টুলিং ফিক্সচার: সামঞ্জস্যযোগ্য সমর্থন, ছোট পুশ-টান প্রক্রিয়া।
• সাধারণ যন্ত্রপাতি: ক্ষুদ্র জলবাহী সিলিন্ডারের শেষ, ফিটনেস সরঞ্জাম সংযোগ, পরীক্ষার ডিভাইস।

এই সমস্ত ক্ষেত্রে, SI5TK বিয়ারিং একটি কমপ্যাক্ট পিভট পয়েন্ট প্রদান করে যা স্ব-সারিবদ্ধ হয় এবং কোন তৈলাক্তকরণের প্রয়োজন হয় না। এর M5x0.8 অভ্যন্তরীণ থ্রেড স্ট্যান্ডার্ড মেট্রিক থ্রেডেড রড গ্রহণ করে, এটি বিদ্যমান ডিজাইনের সাথে একীভূত করা সহজ করে তোলে।

SI5T/K সিরিজ ওভারভিউ এবং নির্বাচন নির্দেশিকা

SI5TK বিয়ারিং সম্পূর্ণ স্ব-লুব্রিকেটিং রড এন্ড বিয়ারিংয়ের SI5T/K সিরিজের অংশ। সিরিজে বিভিন্ন বোরের মাপ এবং থ্রেড স্পেসিফিকেশন রয়েছে। একটি সম্পর্কিত প্রকল্পের জন্য একটি ভিন্ন আকার নির্বাচন করার সময় সিরিজ বোঝা সাহায্য করে।

প্রত্যয় L একটি বাম হাতের থ্রেড নির্দেশ করে, উদাহরণস্বরূপ SI5TL/K। বাঁ-হাতের থ্রেড টার্নবাকল অ্যাসেম্বলিতে উপযোগী যেখানে রডের প্রান্ত ঘোরানো মোট দৈর্ঘ্য সামঞ্জস্য করে। স্টেইনলেস স্টিলের সংস্করণগুলি উচ্চতর জারা প্রতিরোধের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য প্রত্যয় X সহ উপলব্ধ। এই সিরিজের বিকল্পগুলি ডিজাইনারদের মেশিনের আকারের একটি পরিসীমা জুড়ে একই স্ব-তৈলাক্তকরণ রড এন্ড প্রযুক্তিতে মানসম্মত করার অনুমতি দেয়।

SI5TK বিয়ারিংয়ের জন্য নির্বাচন টিপস

• SI5TK বিয়ারিং ব্যবহার করুন শুধুমাত্র কম-স্পিড রেসিপ্রোকেটিং মোশনের জন্য। এটি উচ্চ-গতির ক্রমাগত ঘূর্ণনের জন্য উপযুক্ত নয়।
• প্রকৃত কাজের লোডের জন্য, নিরাপত্তা মার্জিন হিসাবে স্ট্যাটিক লোড রেটিং-এর এক-তৃতীয়াংশের বেশি ব্যবহার না করার পরামর্শ দেওয়া হয়। SI5TK-এর জন্য, এর মানে হল একটানা অপারেটিং লোড প্রায় 2.0 kN-এর নিচে রাখা।
• সমাবেশ দ্বারা প্রয়োজনীয় থ্রেড দিক নিশ্চিত করুন। ডান হাতের থ্রেড মানক; প্রয়োজন হলে বাম হাতের থ্রেড নির্দিষ্ট করুন।
• অপারেটিং তাপমাত্রা পরিসীমা বিবেচনা করুন। স্ট্যান্ডার্ড ইউনিটগুলি -30 ডিগ্রি সেলসিয়াস থেকে 80 ডিগ্রি সেলসিয়াস, স্বল্পমেয়াদী শিখরগুলি 120 ডিগ্রি সেন্টিগ্রেড পর্যন্ত পরিচালনা করে।
• ঘষিয়া তুলিয়া ফেলিতে সক্ষম ধুলো এবং উচ্চ-চাপের পরিবেশ এড়িয়ে চলুন যা PTFE লাইনারের ক্ষতি করতে পারে।

SI5TK Bearing সম্পর্কিত প্রায়শ জিজ্ঞাস্য প্রশ্নাবলী

প্রশ্ন 1: SI5TK বিয়ারিংয়ের থ্রেডের আকার কী?

SI5TK বিয়ারিং 6H নির্ভুলতার সাথে একটি M5x0.8 অভ্যন্তরীণ থ্রেড ব্যবহার করে। এটি একটি স্ট্যান্ডার্ড মেট্রিক ফাইন থ্রেড যা M5 থ্রেডেড রড এবং স্টাড গ্রহণ করে।

প্রশ্ন 2: SI5TK কি বাম-হাতে বা ডান-হাতে বহন করে?

স্ট্যান্ডার্ড SI5TK এর একটি ডান হাতের থ্রেড রয়েছে। একটি বাম হাতের থ্রেড সংস্করণ SI5TL/K হিসাবে উপলব্ধ। একটি সংযোগে একটি ডান হাত এবং একটি বাম হাতের রড ব্যবহার করে সংযোগকারী রডটি ঘোরানোর মাধ্যমে দৈর্ঘ্য সামঞ্জস্য করার অনুমতি দেয়।

প্রশ্ন 3: SI5TK বিয়ারিংয়ের কি তৈলাক্তকরণের প্রয়োজন হয়?

নং। SI5TK বিয়ারিং একটি রক্ষণাবেক্ষণ-মুক্ত স্ব-তৈলাক্ত রড প্রান্ত। এর PTFE যৌগিক লাইনার তেল বা গ্রীসের প্রয়োজনীয়তা দূর করে। এটিতে তেলের অগ্রভাগ নেই এবং এটি সরাসরি ইনস্টল এবং ব্যবহার করা যেতে পারে।

প্রশ্ন 4: SI5TK বিয়ারিংয়ের সর্বাধিক কাত কোণ কত?

অনুমোদিত কাত কোণ হল 13 ডিগ্রী। এটি ভারবহনকে বাঁধাই বা প্রান্ত লোডিং ছাড়াই শ্যাফ্ট এবং হাউজিং-এর মধ্যে ভুল বিন্যাসের জন্য ক্ষতিপূরণ দিতে দেয়।

প্রশ্ন 5: SI5TK বিয়ারিংয়ের জন্য লোড রেটিংগুলি কী কী?

গতিশীল লোড রেটিং হল 5.7 kN এবং স্ট্যাটিক লোড রেটিং হল 6.0 kN৷ ক্রমাগত অপারেশনের জন্য, কাজের লোডকে স্ট্যাটিক রেটিং-এর এক-তৃতীয়াংশের মধ্যে রাখার সুপারিশ করা হয়, প্রায় 2.0 kN।

প্রশ্ন 6: SI5TK বিয়ারিং কি উচ্চ-গতির অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে?

নং. SI5TK বিয়ারিং কম-স্পিড দোলক এবং টিল্টিং মোশনের জন্য ডিজাইন করা হয়েছে। এটি উচ্চ-গতির ক্রমাগত ঘূর্ণনের জন্য উপযুক্ত নয়। পিটিএফই লাইনার এবং গোলাকার জোড়ার নকশা পারস্পরিক গতির জন্য অপ্টিমাইজ করা হয়েছে।

প্রশ্ন 7: SI5TK বিয়ারিংয়ের অপারেটিং তাপমাত্রা পরিসীমা কী?

স্ট্যান্ডার্ড SI5TK বিয়ারিং -30 ডিগ্রি সেলসিয়াস থেকে 80 ডিগ্রি সেলসিয়াস পর্যন্ত কাজ করে, 120 ডিগ্রি সেলসিয়াস পর্যন্ত স্বল্পমেয়াদী এক্সপোজার সহ। উচ্চ তাপমাত্রা PTFE লাইনারকে অবনমিত করতে পারে এবং পরিষেবা জীবন কমিয়ে দিতে পারে।

প্রশ্ন 8: SI5TK বিয়ারিং-এ কোন উপকরণ ব্যবহার করা হয়?

রডের শেষ অংশটি দস্তার প্রলেপ সহ কার্বন ইস্পাত। অভ্যন্তরীণ বলটি হল GC15 বিয়ারিং স্টিল, একটি হার্ড ক্রোম প্লেটেড গোলাকার পৃষ্ঠের সাথে এইচআরসি 58-64 এ নিভিয়ে দেওয়া হয়েছে। স্লাইডিং কন্টাক্ট হল স্টিল প্লাস একটি PTFE কম্পোজিট লাইনার।
