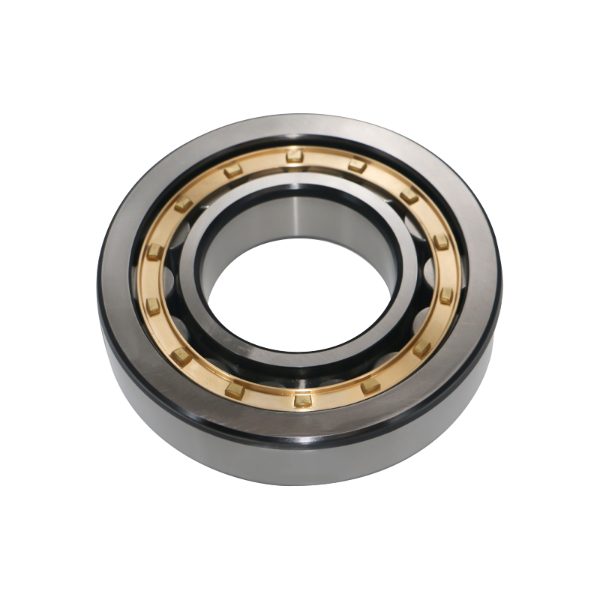

কেন NU 309 নলাকার রোলার বিয়ারিং মোটর এবং গিয়ারবক্স ডিজাইনে এক্সেল?

কী টেকঅ্যাওয়ে: NU 309 বিয়ারিং এক্সেল একটি ভাসমান বিয়ারিং হিসাবে

মোটর এবং গিয়ারবক্স ডিজাইনের জন্য যেখানে শ্যাফ্টের তাপীয় প্রসারণ একটি গুরুত্বপূর্ণ উদ্বেগের বিষয়, NU 309 বিয়ারিং সবচেয়ে নির্ভরযোগ্য সমাধান প্রদান করে। এর অনন্য নকশা—ফ্ল্যাঞ্জ ছাড়াই একটি অভ্যন্তরীণ রিং—খাদকে ক্ষতিকারক অভ্যন্তরীণ লোড প্ররোচিত না করে উভয় অক্ষীয় দিকে অবাধে প্রসারিত বা সংকুচিত হতে দেয়। এই ক্ষমতা NU 309 নলাকার রোলার বহনকারীকে উচ্চ-গতি, উচ্চ-শক্তি ড্রাইভ সিস্টেমে ভাসমান/অ-লোকেটিং অবস্থানের জন্য পছন্দের পছন্দ করে তোলে, অক্ষীয় তাপীয় চাপের কারণে সরাসরি অকাল বিয়ারিং ব্যর্থতা প্রতিরোধ করে।

প্রকৌশলীরা NU 309 বিয়ারিং নির্বাচন করেন শুধুমাত্র এর উচ্চ রেডিয়াল লোড ক্ষমতার জন্য নয়, এই নির্দিষ্ট, অপরিহার্য কার্যকারিতার জন্য। এটি একটি মৌলিক যান্ত্রিক সমস্যার সমাধান করে, শিল্প গিয়ারবক্স থেকে বড় বৈদ্যুতিক মোটর পর্যন্ত অ্যাপ্লিকেশনগুলিতে কর্মক্ষম স্থিতিশীলতা এবং দীর্ঘ পরিষেবা জীবন নিশ্চিত করে।

ডিজাইন অ্যানাটমি: কেন অভ্যন্তরীণ রিংটিতে কোনও ফ্ল্যাঞ্জ নেই?

একটি NU-শৈলী বিয়ারিং এর সংজ্ঞায়িত বৈশিষ্ট্য হল অভ্যন্তরীণ রিং সম্পূর্ণরূপে অবিচ্ছেদ্য ফ্ল্যাঞ্জ মুক্ত। উভয় ফ্ল্যাঞ্জ বাইরের রিংয়ের উপর অবস্থিত, বেলন এবং খাঁচা সমাবেশকে গাইড করে। এই ইচ্ছাকৃত নকশা দুটি গুরুত্বপূর্ণ প্রকৌশল সুবিধা প্রদান করে:

1. অনিয়ন্ত্রিত অক্ষীয় আন্দোলন
খাদ, ভিতরের রিং সহ, ভারবহনের মধ্যে অক্ষীয়ভাবে স্লাইড করতে পারে। এটি শ্যাফ্টের তাপীয় প্রসারণ বা সংকোচনকে মিটমাট করে - স্টার্ট-আপ এবং শাট-ডাউন চক্রের সময় মোটর এবং গিয়ারবক্সে একটি সাধারণ ঘটনা - ক্ষতিকারক অক্ষীয় শক্তি তৈরি না করে যা অন্যথায় বিয়ারিংকে ওভারলোড করবে।

2. বিশুদ্ধ রেডিয়াল লোড সমর্থন
একটি বিশুদ্ধ ভাসমান ভারবহন হিসাবে, NU 309 নলাকার রোলার বিয়ারিং শুধুমাত্র ভারী রেডিয়াল লোড সমর্থন করার জন্য ডিজাইন করা হয়েছে। এটি ইচ্ছাকৃতভাবে কোনো অক্ষীয় লোডের জন্য নয়। এই স্পষ্ট লোড-পাথের সংজ্ঞাটি ইঞ্জিনিয়ারদের শ্যাফ্টের অন্য প্রান্তে একটি ডেডিকেটেড লোকেটিং বিয়ারিং (যেমন, একটি গভীর খাঁজ বল বিয়ারিং বা একটি NUP-ডিজাইন বিয়ারিং) অক্ষীয় লোড ম্যানেজমেন্ট বরাদ্দ করতে দেয়, মোট সিস্টেম ডিজাইনকে অনুকূল করে।

ব্যবহারিক পরিভাষায়, এর অর্থ হল আপনি যখন একটি NU 309 বিয়ারিং নির্দিষ্ট করেন, আপনি একটি একক, সু-সংজ্ঞায়িত উদ্দেশ্য সহ একটি উপাদান নির্বাচন করছেন: রৈখিক শ্যাফ্ট বৃদ্ধিকে সামঞ্জস্য করার সময় রেডিয়াল ফোর্স পরিচালনা করা।

কর্মক্ষমতা মেট্রিক্স: লোড রেটিং এবং গতি ক্ষমতা

NU 309 বিয়ারিং ডাইমেনশন 45mm বোর (d) x 100mm বাইরের ব্যাস (D) x 25mm প্রস্থ (B) এ প্রমিত করা হয়েছে। এই কমপ্যাক্ট খামের মধ্যে, বেয়ারিং রোলার এবং রেসওয়ের মধ্যে লাইনের যোগাযোগের কারণে উল্লেখযোগ্য রেডিয়াল লোড ক্ষমতা প্রদান করে। একটি আদর্শ NU 309 ECP বিয়ারিং ডিজাইনের জন্য, মূল কর্মক্ষমতা সূচকগুলি হল:

• বেসিক ডাইনামিক লোড রেটিং (C): ~100.8 kN
• বেসিক স্ট্যাটিক লোড রেটিং (C0): ~90 kN
• গ্রীস/তেল তৈলাক্তকরণের জন্য গতি সীমিত করা: ~6,000 - 7,500 r/min (ডিজাইন প্রত্যয় যেমন ECJ, ECP, বা ECM এবং লুব্রিকেশন পদ্ধতির উপর নির্ভর করে)

এই মানগুলি নিশ্চিত করে যে NU 309 ভারবহন লোড রেটিং এর আকারের জন্য ব্যতিক্রমীভাবে উচ্চ, এটিকে ভারী রেডিয়াল লোডের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে, যেমন শিল্প গিয়ারবক্স হাই-স্পিড শ্যাফ্ট বা প্রধান ড্রাইভ মোটর।

সমালোচনামূলক তুলনা: NU 309 বনাম NJ 309 বনাম NUP 309

একক-সারি নলাকার ভারবহন প্রকারের মধ্যে সূক্ষ্ম নকশা পার্থক্য বোঝা সঠিক প্রয়োগের জন্য অপরিহার্য। পার্থক্য করতে নীচের টেবিলটি ব্যবহার করুন NU 309 এর নিকটতম রূপগুলি থেকে:

একটি NU 309 বনাম NJ 309 বিশ্লেষণ করার সময়, মূল সিদ্ধান্তের ফ্যাক্টর হল আপনার অ্যাপ্লিকেশনটির জন্য অক্ষীয় শ্যাফ্ট আন্দোলন (NU চয়ন করুন) বা কিছু অক্ষীয় লোড পরিচালনা করার জন্য বিয়ারিং প্রয়োজন কিনা (NJ চয়ন করুন)। NU 309 বিয়ারিং ইন্টারচেঞ্জ বা SKF NU 309 সমতুল্য অনুসন্ধান প্রায়শই এই কার্যকরী বৈশিষ্ট্যগুলিতে ফোকাস করে।

অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং: ব্যবহারিক ব্যবহারের ক্ষেত্রে

গিয়ারবক্স অ্যাপ্লিকেশনগুলির জন্য NU 309 ব্যতিক্রমীভাবে সাধারণ, বিশেষত উচ্চ-গতির ইনপুট শ্যাফ্টে। এখানে, খাদটি উচ্চ ঘূর্ণন গতি থেকে দ্রুত উত্তপ্ত হয়, উল্লেখযোগ্য তাপীয় প্রসারণ তৈরি করে। NU 309 একটি ফ্রি-সাইড বা ফ্লোটিং বিয়ারিং হিসাবে কাজ করে, অক্ষীয় প্রিলোড না ঘটিয়ে এই সম্প্রসারণ ঘটতে দেয় যা অতিরিক্ত গরম এবং খিঁচুনি হতে পারে। একইভাবে, ভাসমান ভারবহন বৈদ্যুতিক মোটর কনফিগারেশন একটি নির্দিষ্ট ফ্রেমের আকারের মোটরগুলির জন্য আদর্শ অনুশীলন, যা ড্রাইভ-এন্ড এবং নন-ড্রাইভ-এন্ড বিয়ারিংগুলিকে তাপীয়ভাবে প্ররোচিত ব্যর্থতা থেকে রক্ষা করে।

আরেকটি ব্যবহারিক উদাহরণ হল কম্প্রেসার অ্যাপ্লিকেশনের জন্য NU 309। ঘূর্ণমান স্ক্রু বা সেন্ট্রিফিউগাল কম্প্রেসারগুলিতে, মেশিনটি অপারেটিং তাপমাত্রায় পৌঁছানোর সাথে সাথে রটার শ্যাফ্টটি উল্লেখযোগ্যভাবে প্রসারিত হয়। রটারের নন-থ্রাস্ট সাইডে একটি NU 309 প্রয়োজনীয় অক্ষীয় স্বাধীনতা প্রদান করে, এটি নিশ্চিত করে যে রটারগুলির মধ্যে গুরুত্বপূর্ণ অভ্যন্তরীণ ক্লিয়ারেন্সগুলি সর্বোত্তম দক্ষতার জন্য বজায় রাখা হয়।

নির্বাচন নির্দেশিকা: প্রত্যয় এবং অভ্যন্তরীণ ক্লিয়ারেন্স

একটি NU 309 বিয়ারিং নির্দিষ্ট করার সময়, প্রত্যয় কোডগুলি কার্যকারিতাকে প্রভাবিত করে এমন গুরুত্বপূর্ণ নকশার বিবরণ সংজ্ঞায়িত করে। যেমন:

• ইসিপি: গ্লাস ফাইবার চাঙ্গা PA66 খাঁচা, রোলার-কেন্দ্রিক। ভাল শক্তি এবং উচ্চ গতির ক্ষমতা প্রদান করে।
• ECM: মেশিনযুক্ত পিতলের খাঁচা, রোলার-নির্দেশিত। উচ্চ তাপমাত্রা এবং চাহিদাপূর্ণ অবস্থার জন্য উপযুক্ত।
• ইসিজে: চাপা ইস্পাত খাঁচা, রোলার-নির্দেশিত। একটি শক্তিশালী, খরচ-কার্যকর বিকল্প।

সমানভাবে গুরুত্বপূর্ণ সঠিক NU 309 বিয়ারিং ক্লিয়ারেন্স নির্বাচন করা। অভ্যন্তরীণ এবং বাইরের রিংগুলির মধ্যে একটি উচ্চ তাপমাত্রা গ্রেডিয়েন্ট সহ অ্যাপ্লিকেশনগুলির জন্য, একটি C3 (স্বাভাবিক থেকে বেশি) রেডিয়াল অভ্যন্তরীণ ক্লিয়ারেন্স প্রায়ই প্রয়োজন হয়। একটি NU 309 ECP/C3 বিয়ারিং নির্দিষ্ট করা নিশ্চিত করে যে এমনকি গুরুতর তাপীয় অবস্থার মধ্যেও, বিয়ারিংটি নেতিবাচক ক্লিয়ারেন্সে চলে না, যা এর পরিষেবা জীবনকে মারাত্মকভাবে হ্রাস করবে।

লিগ্যাসি সরঞ্জাম সহ ইঞ্জিনিয়ারদের জন্য, একটি NU 309 বিয়ারিং সমতুল্য বা সঠিক NU 309 বিয়ারিং প্রতিস্থাপন বিকল্পগুলি জানা অত্যাবশ্যক৷ একটি সরাসরি এবং নির্ভরযোগ্য প্রতিস্থাপন নিশ্চিত করতে সর্বদা মাত্রা, লোড রেটিং, ডিজাইন প্রত্যয় (ECP, ECM, ইত্যাদি), এবং অভ্যন্তরীণ ক্লিয়ারেন্স গ্রেড (যেমন, C3) এর সাথে মেলে। NU 309 বহনকারী অপারেটিং তাপমাত্রা পরিসীমা এবং তৈলাক্তকরণের প্রয়োজনীয়তাগুলি সঠিকভাবে বোঝাও গণনা করা L10 আয়ুষ্কাল অর্জনের জন্য গুরুত্বপূর্ণ৷
