SIZJ12 রড এন্ড বিয়ারিং সিলেকশন গাইড: কেন এটি ডিমান্ডিং অ্যাপ্লিকেশনে এক্সেল

ভূমিকা: আর্টিকুলেটেড সিস্টেমের ইঞ্জিনিয়ারিং ব্যাকবোন

যান্ত্রিক নকশায়, কয়েকটি উপাদান প্রতারণামূলকভাবে সহজ কিন্তু রড এন্ড বিয়ারিংয়ের মতোই গুরুত্বপূর্ণ। দ SIZJ12 বিয়ারিং গোলাকার সমতল ভারবহন ধারণার একটি পরিমার্জিত বিবর্তনের প্রতিনিধিত্ব করে, উচ্চ স্ট্যাটিক লোডগুলি পরিচালনা করার জন্য, কৌণিক মিসলাইনমেন্ট মিটমাট করার জন্য এবং শিল্প পরিবেশের কঠোরতা সহ্য করার উদ্দেশ্যে নির্মিত। এর উপাধি, SIZJ12, একটি নির্দিষ্ট ডাইমেনশনাল এবং থ্রেড স্ট্যান্ডার্ড এনকোড করে যা 1/2-20 UNF মহিলা থ্রেডের সাথে সারিবদ্ধ করে, যা জেনেরিক বিকল্পগুলির তুলনায় পারফরম্যান্স আপগ্রেডের প্রস্তাব করার সময় এটিকে অনেক বিদ্যমান লিঙ্কেজ ডিজাইনের জন্য একটি ড্রপ-ইন সমাধান করে তোলে।

এই নির্দেশিকাটি SIZJ12-এর নির্বাচনের পিছনে ইঞ্জিনিয়ারিং যুক্তি অন্বেষণ করতে ক্যাটালগ স্পেসিফিকেশনের বাইরে চলে যায়। আমরা এর 28 kN স্ট্যাটিক লোড ক্ষমতা, এর ইস্পাত-অন-স্টিল স্লাইডিং যোগাযোগের প্রভাব এবং ব্যবহারিক বিবেচনাগুলি বিশ্লেষণ করি যা এটিকে বাম-হাতের থ্রেডেড SILZJ12 এর মতো রূপগুলি থেকে আলাদা করে৷ ডিজাইন ইঞ্জিনিয়ার এবং রক্ষণাবেক্ষণ বিশেষজ্ঞদের জন্য, নির্মাণ সরঞ্জামের সংযোগ থেকে উচ্চ-চক্র অটোমেশন অস্ত্র পর্যন্ত অ্যাপ্লিকেশনগুলিতে পরিষেবা জীবন এবং সিস্টেমের নির্ভরযোগ্যতা অপ্টিমাইজ করার জন্য এই সূক্ষ্মতাগুলি বোঝা অপরিহার্য।

মূল স্পেসিফিকেশন: SIZJ12 বিয়ারিং ডাইমেনশন এবং লোড রেটিং ডিকোড করা

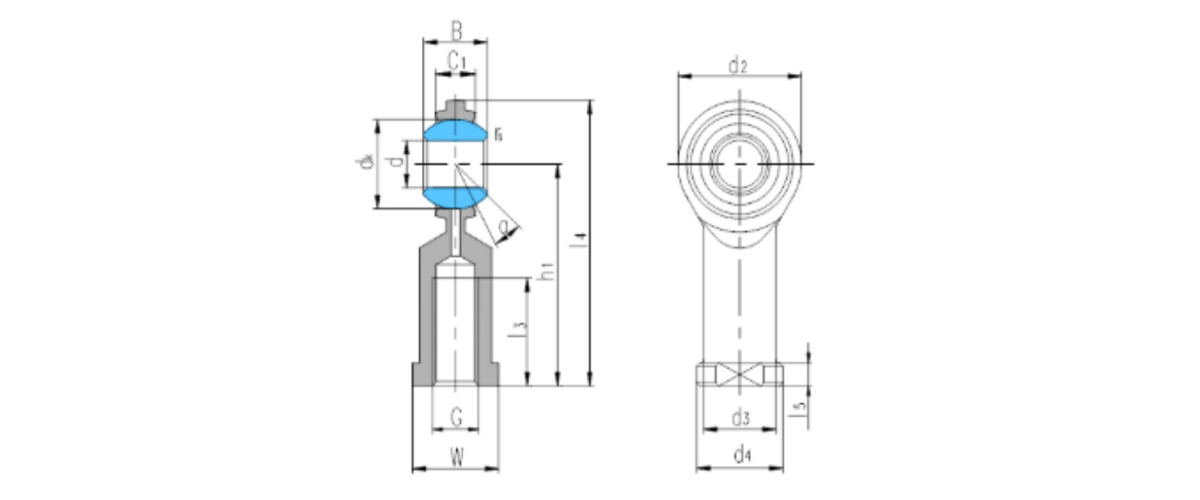

SIZJ12 হল ইম্পেরিয়াল থ্রেড সাইজিং সহ একটি মেট্রিক-ডাইমেনশনযুক্ত রড প্রান্ত, একটি হাইব্রিড ডিজাইন পছন্দ যা প্রায়শই বিশ্বব্যাপী উত্সযুক্ত যন্ত্রপাতিগুলিতে উপস্থিত হয়। নীচের সারণীটি এর মূল শারীরিক এবং কর্মক্ষমতা বৈশিষ্ট্যগুলিকে সংক্ষিপ্ত করে, যা যেকোন প্রকৌশল নির্বাচন প্রক্রিয়ার ভিত্তি তৈরি করে। এই স্পেসিফিকেশনগুলি নির্দিষ্ট লোড পাথ, খামের সীমাবদ্ধতা এবং রক্ষণাবেক্ষণের ব্যবধানগুলির জন্য ভারবহনের উপযুক্ততাকে সরাসরি প্রভাবিত করে।

28 kN এর স্ট্যাটিক লোড রেটিং আবেদনের চাহিদার জন্য বিশেষভাবে উল্লেখযোগ্য। এই চিত্রটি নিছক একটি তাত্ত্বিক সর্বাধিক নয় বরং একটি বৈধ মান যা নির্দেশ করে যে বিয়ারিংটি রেসওয়ে বা বলের স্থায়ী বিকৃতি ছাড়াই একটি স্থির, অ-ঘূর্ণায়মান লোডকে সমর্থন করতে পারে। নির্মাণ যন্ত্রপাতিতে, যেখানে বালতি সংযোগ এবং স্টেবিলাইজারের পা স্ট্যাটিক হোল্ডের সময় সর্বোচ্চ লোড অনুভব করে, এই মার্জিন একটি নির্ভরযোগ্যতার পার্থক্যকারী হয়ে ওঠে। স্টিল-অন-স্টিল স্লাইডিং কন্টাক্ট, একটি ফসফেট-কোটেড বডি এবং একটি ক্রোম-প্লেটেড বলের সাথে মিলিত, নিশ্চিত করে যে SIZJ12 এমনকি ধুলোবালি বা হালকা ক্ষয়কারী পরিবেশেও সেবাযোগ্য থাকে, যদি নিয়মিত লুব্রিকেশন বজায় থাকে।

অ্যাপ্লিকেশন-ফোকাসড ডিজাইন: কেন SIZJ12 এক্সেল

এর পারফরম্যান্স SIZJ12 বিয়ারিং চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির মধ্যে উপাদান নির্বাচন, জ্যামিতিক সহনশীলতা এবং গোলাকার প্লেইন বিয়ারিংয়ের অন্তর্নিহিত বৈশিষ্ট্যগুলির সংমিশ্রণ থেকে উদ্ভূত হয়। ঘূর্ণায়মান উপাদান বিয়ারিংগুলির বিপরীতে যেগুলি ব্রেনলিং এড়াতে সুনির্দিষ্ট প্রান্তিককরণের প্রয়োজন হয়, SIZJ12-এর গোলাকার অভ্যন্তরীণ রিং এবং বল কৌণিক মিসলাইনমেন্টকে মিটমাট করে, অতি-নির্ভুল মাউন্টিং কাঠামোর প্রয়োজনীয়তা হ্রাস করে। এই সহনশীলতা সমাবেশকে সহজ করে এবং উত্পাদন খরচ কমায়, বড় আকারের উত্পাদন সরঞ্জামগুলির একটি উল্লেখযোগ্য সুবিধা।

অধিকন্তু, 1/2-20 UNF মহিলা থ্রেড বিস্তৃত স্ট্যান্ডার্ড রড প্রান্ত এবং সমন্বয় সংযোগগুলির সাথে সামঞ্জস্য নিশ্চিত করে। এর সূক্ষ্ম পিচটি সুনির্দিষ্ট দৈর্ঘ্য সামঞ্জস্য করার অনুমতি দেয়, অটোমেশন এবং প্যাকেজিং যন্ত্রপাতিতে গুরুত্বপূর্ণ যেখানে অবস্থানগত নির্ভুলতা চক্রের সময় এবং পণ্যের গুণমানকে সরাসরি প্রভাবিত করে। মধ্যে প্যাকেজিং শিল্পের জন্য ভারবহন , যেখানে উচ্চ-গতির বিরতিহীন গতি এবং পরিচ্ছন্নতা উদ্বেগের বিষয়, সেখানে SIZJ12 এর শক্তিশালী নির্মাণ এবং পুনঃপ্রবাহের সহজতা আপটাইম বজায় রাখতে এবং অনির্ধারিত রক্ষণাবেক্ষণ কমাতে সহায়তা করে।

• নির্মাণ যন্ত্রপাতি: খননকারী অস্ত্র, ডোজার লিঙ্কেজ, ক্রেন বুম সমর্থন করে – যেখানে শক লোড এবং ধুলো প্রাধান্য পায়।
• প্যাকেজিং শিল্প: ফর্ম-ফিল-সিল মেশিন, শক্ত কাগজের ইরেক্টর, কনভেয়র ডাইভার্টার - যেখানে গতি এবং নির্ভুলতা সবচেয়ে বেশি।
• অটোমেশন সরঞ্জাম: রোবোটিক অস্ত্র, পিক-এন্ড-প্লেস ইউনিট, রৈখিক অ্যাকচুয়েটর সংযোগ - যেখানে মিসলাইনমেন্ট এবং সাইক্লিক লোডিং অন্তর্নিহিত।

তুলনামূলক বিশ্লেষণ: SIZJ12 বনাম SILZJ12 বাম হাতের থ্রেড

একটি সাধারণ নির্বাচন দ্বিধা হল SIZJ12 এবং এর বাম-হাত থ্রেডেড প্রতিরূপ, SILZJ12 এর মধ্যে নির্বাচন করা। যদিও উভয় বিয়ারিং একই বোর, বাইরের ব্যাস, প্রস্থ এবং লোড রেটিং স্পেসিফিকেশন শেয়ার করে, থ্রেড ওরিয়েন্টেশন টার্নবাকল বা পুশ-পুল লিঙ্কেজ অ্যাসেম্বলিতে তাদের প্রয়োগ নির্দেশ করে। নীচের সারণীটি নির্বাচন পরিচালনার জন্য গুরুত্বপূর্ণ পার্থক্যগুলিকে হাইলাইট করে।

বিপরীত থ্রেডগুলির সাথে একটি সংযোগ ডিজাইন করার সময়, SIZJ12 এবং SILZJ12 এর সংমিশ্রণটি কেবল সংযোগকারী রডটিকে ঘোরানোর মাধ্যমে সূক্ষ্ম দৈর্ঘ্য সামঞ্জস্য করার অনুমতি দেয়। এটি প্যাকেজিং মেশিনারি টেনশনিং সিস্টেম এবং কৃষি সরঞ্জাম স্টিয়ারিং সংযোগে বিশেষভাবে কার্যকর। নির্বাচন শেষ পর্যন্ত যান্ত্রিক বিন্যাসের উপর নির্ভর করে এবং সামঞ্জস্যের সময় ঘূর্ণন সঁচারক বল প্রয়োগ করা হয়; যাইহোক, উভয় বিয়ারিংই অভিন্ন লোড পারফরম্যান্স প্রদান করে, নিশ্চিত করে যে ডিজাইনের নমনীয়তা যান্ত্রিক শক্তির খরচে আসে না।

চরম পরিস্থিতিতে পারফরম্যান্স: উচ্চ তাপমাত্রা এবং কঠোর পরিবেশ

SIZJ12 সংক্রান্ত সবচেয়ে ঘন ঘন অনুসন্ধানগুলির মধ্যে একটি হল এর উপযুক্ততা নিয়ে উদ্বিগ্ন৷ উচ্চ তাপমাত্রা অ্যাপ্লিকেশনের জন্য রড শেষ ভারবহন . যদিও স্ট্যান্ডার্ড স্টিল-অন-স্টিল নির্মাণ উচ্চ তাপমাত্রায় পলিমার-রেখাযুক্ত বিয়ারিংগুলির উপর একটি স্পষ্ট সুবিধা প্রদান করে (সাধারণত 150°C পর্যন্ত একটানা, স্বল্প সময়ের জন্য 200°C পর্যন্ত চূড়া সহ), সঠিক তৈলাক্তকরণ গুরুত্বপূর্ণ ফ্যাক্টর। বেস কার্বন ইস্পাত বডি এবং শক্ত ইস্পাত বল এই তাপমাত্রা সীমার মধ্যে তাদের যান্ত্রিক বৈশিষ্ট্য বজায় রাখে, যেখানে PTFE লাইনারগুলি ক্ষয় হতে শুরু করবে।

বাস্তবে, SIZJ12 শিল্প ওভেন, অ্যাসফল্ট প্ল্যান্ট সংযোগ এবং ইঞ্জিন মাউন্ট কন্ট্রোল রডগুলিতে স্থাপন করা হয়েছে, যেখানে পরিবেষ্টিত তাপমাত্রা নিয়মিতভাবে 100°C অতিক্রম করে। ব্যবহারকারীরা রিপোর্ট করেছেন যে উচ্চ-তাপমাত্রার গ্রীস (যেমন পারফ্লুরোপলিথার বা সিন্থেটিক হাইড্রোকার্বনের উপর ভিত্তি করে) সহ, বিয়ারিং তার পরিধান বৈশিষ্ট্য এবং লোড ক্ষমতা বজায় রাখে। যাইহোক, নিয়মিত পুনঃপ্রবর্তন আলোচনার যোগ্য নয়, কারণ উচ্চ তাপমাত্রায় ইস্পাত উপাদানগুলির সম্প্রসারণ অভ্যন্তরীণ ক্লিয়ারেন্সকে কমিয়ে দিতে পারে, যা তৈলাক্তকরণ অপর্যাপ্ত হলে ঘর্ষণ বৃদ্ধির দিকে পরিচালিত করে।

ইনস্টলেশন এবং রক্ষণাবেক্ষণ সর্বোত্তম অভ্যাস

সঠিক ইনস্টলেশন SIZJ12 বিয়ারিংয়ের সম্পূর্ণ কার্যক্ষমতার সম্ভাবনা উপলব্ধি করার জন্য ভিত্তি। নিম্নলিখিত চেকলিস্ট সাধারণ ব্যর্থতা এড়াতে গুরুত্বপূর্ণ পদক্ষেপের রূপরেখা দেয়, বিশেষ করে উচ্চ-কম্পন পরিবেশে অটোমেশন রড শেষ ভারবহন এবং নির্মাণ সরঞ্জাম অ্যাপ্লিকেশন.

• থ্রেড প্রস্তুতি: 1/2-20 UNF থ্রেডগুলি পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন এবং একটি মাঝারি-শক্তির থ্রেড লকার প্রয়োগ করুন যদি সংযোগটি কম্পনের সাপেক্ষে হয়। ক্রস-থ্রেডিং এড়াতে সঙ্গমের রডটিতে একটি চেম্ফার রয়েছে তা নিশ্চিত করুন।
• প্রান্তিককরণ পরীক্ষা: যদিও SIZJ12 ±8° মিসলাইনমেন্টের ব্যবস্থা করে, তবে প্রান্ত লোডিং এবং অকাল পরিধান রোধ করতে স্থির বা গতিশীল অবস্থার সময় এই কোণটি অতিক্রম করবেন না।
• তৈলাক্তকরণ: ইনস্টলেশনের আগে, গ্রীস ফিটিং এর মাধ্যমে একটি উচ্চ-মানের EP (চরম চাপ) গ্রীস ইনজেকশন করুন। স্লাইডিং সারফেস জুড়ে সমানভাবে লুব্রিকেন্ট বিতরণ করতে বলটি ঘোরান।
• টর্ক অ্যাপ্লিকেশন: জ্যাম বাদাম শক্ত করার সময়, অতিরিক্ত টর্ক করবেন না। থ্রেড স্ট্রিপিং বা বিয়ারিং হাউজিং এর বিকৃতি এড়াতে প্রস্তুতকারকের প্রস্তাবিত মান (সাধারণত 1/2-20 UNF থ্রেডের জন্য 12-15 N·m) প্রয়োগ করতে একটি টর্ক রেঞ্চ ব্যবহার করুন।

অপারেশনাল ডিউটি ​​চক্রের উপর ভিত্তি করে রক্ষণাবেক্ষণের ব্যবধানগুলি সামঞ্জস্য করা উচিত। ধুলোবালি বা উচ্চ-আদ্রতাপূর্ণ পরিবেশে ক্রমাগত অপারেশনের জন্য, সাপ্তাহিক পুনঃপ্রবাহের পরামর্শ দেওয়া হয়। রুক্ষতা বা বর্ধিত খেলার জন্য ভারবহনের গতিবিধি পর্যবেক্ষণ করা পরিধানের সূচনাকে সংকেত দিতে পারে, যা একটি বিপর্যয়কর ব্যর্থতা ঘটার আগে সক্রিয় প্রতিস্থাপনের অনুমতি দেয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

ভিজ্যুয়াল ওভারভিউ: SIZJ12 বিয়ারিং কনস্ট্রাকশন এবং লোড পাথ

নিম্নলিখিত SVG চিত্রটি SIZJ12 রড এন্ড বিয়ারিং এর একটি ক্রস-বিভাগীয় উপস্থাপনা প্রদান করে, এটির প্রাথমিক উপাদানগুলি এবং গোলাকার ইন্টারফেসের মাধ্যমে লোড স্থানান্তর পথকে হাইলাইট করে। নকশাটি শক্তিশালী ইস্পাত-অন-স্টিলের যোগাযোগ অঞ্চল এবং মহিলা থ্রেড কনফিগারেশনের উপর জোর দেয় যা স্ট্যান্ডার্ড সংযোগগুলির সাথে একীভূত হয়।
